Додаток е

(довідковий)

Розташування основного напису, додаткових граф до нього та розмірних рамок на аркушах

Приклад: “Ó Іванов О.І., 2011" або “Ó Іванов О.І., ÓКиївЗНДІЕП Україна, 2011”

(довідковий)

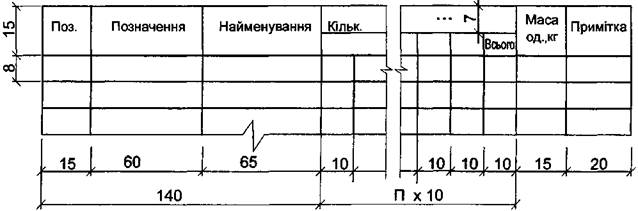

Форма 7 – Специфікація

Форма 8 – Групова специфікація

Вказівки щодо заповнення специфікації та групової специфікації

У специфікаціях вказують:

а) у графі "Поз." – позиції (марки) елементів конструкцій, установок;

б) у графі "Позначення" – позначення основних документів на елементи конструкцій, які записують у специфікацію, обладнання та виробів або стандартів (технічних умов) на них;

в) у графі "Найменування" – найменування елементів конструкцій, обладнання, виробів та їх марки. Допускається на групу однойменних елементів вказувати найменування один раз і його підкреслювати;

г) у графі "Кільк." форми 7 – кількість елементів. У графі "Кільк..." форми 8 – замість трьох крапок записують "за схемою", "на поверх" тощо, а нижче – порядкові номери схем розташування або поверхів;

д) у графі "Маса од., кг" – масу у кілограмах. Допускається наводити масу у тоннах, але з позначенням одиниці виміру;

е) у графі "Примітка" – додаткові відомості, наприклад, одиницю вимірювання маси.
