Работа спиральных антенн на прием и передачу

В результате экспериментов были сделаны следующие выводы:

— наиболее эффективно спиральная антенна работает или на своей основной резонансной частоте или на резонансных частотах гармоник, но не выше третьей;

— использование согласующего устройства позволяет работать антенне на частотах ниже резонансной частоты и в диапазонах частот между частотами второй и третьей гармоники антенны;

— работа спиральной антенны на частотах выше третьей гармоники малоэффективна;

— если спиральная антенна не резонирует на частотах высших гармоник, то ее следует использовать только на основной резонансной частоте, на остальных ее работа будет неудовлетворительной;

— спиральная антенна с емкостной нагрузкой наиболее эффективно работает

только на основной резонансной частоте или на частотах высших гармоник. На диапазонах между этими частотами работа этого типа спиральной антенны малоэффективна.

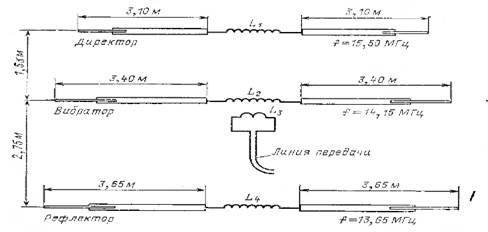

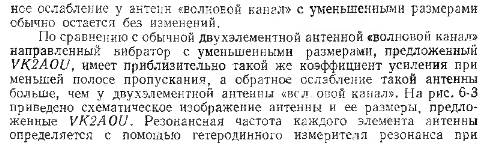

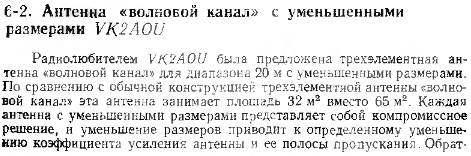

Наша антенна будет состоять из диполя (вибратора), двух директоров и одного рефлектора.

L11=7 витков, длина катушки 5,5 см, диаметр 5 см;

L1=9 витков, длина катушки 6,5 см, диаметр 6 см;

L2=11 витков, длина катушки 8 см, диаметр 6см;

L3=3 витка, длина катушки 5 см, диаметр 10см;

L4=10 витков,длина катушки 7,5 см, диаметр 6 см.

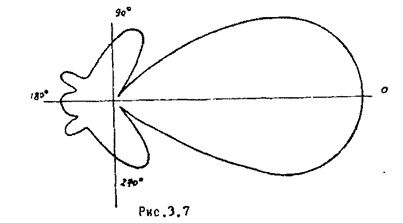

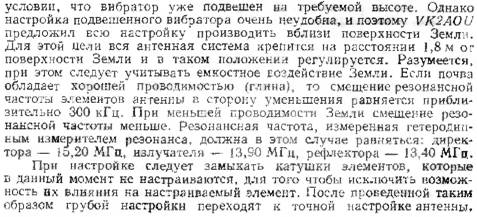

Незначительно изменяя размеры элементов антенны и удлиняющих катушек, добиваются наибольшего излучения в прямом направлении и максимального обратного ослабления. Необязательно выполнять элементы антенны в виде телескопического соединения трубок разного диаметра, так как при настройке эффект уменьшения длины антенны может быть получен и за счет изменения размеров удлиняющих катушек.

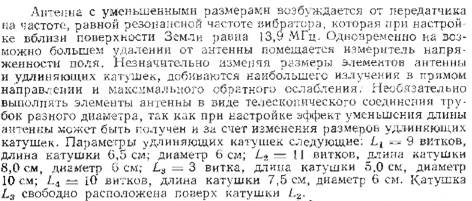

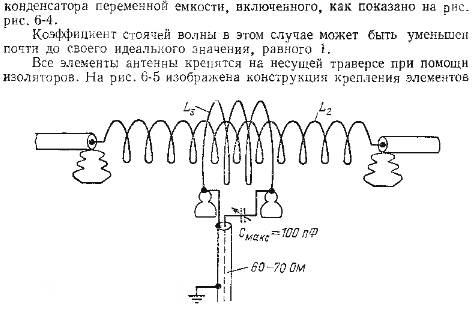

Параметры удлиняющих катушек следующие: L1=9 витков, длина катушки 6,5 см, диаметр 6 см; L2=11 витков, длина катушки 8 см, диаметр 6см; L3=3 витка, длина катушки 5 см, диаметр 10см; L4=10 витков,длина катушки 7,5 см, диаметр 6 см.Катушка L3свободно расположена поверх катушки L2.

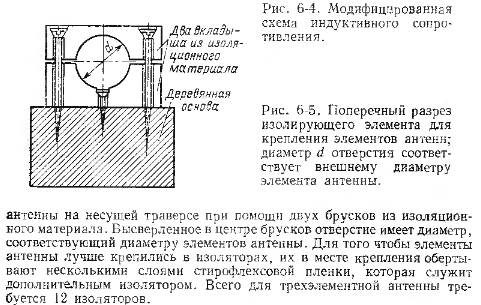

Диаметр трубок равен обычно 20- 40 мм и в основном определяется исходя из механических соображений. Изменения электрических параметров антенны, обусловленные диаметром трубок, обычно незначительны и полностью учитываются в процессе настройки антенны.

Удлиняющие катушки должны обладать большой добротностью.

Они обычно изготавливаются в виде свободно расположенных спиралей из алюминиевого провода
