Входное сопротивление укороченной спиральной антенны

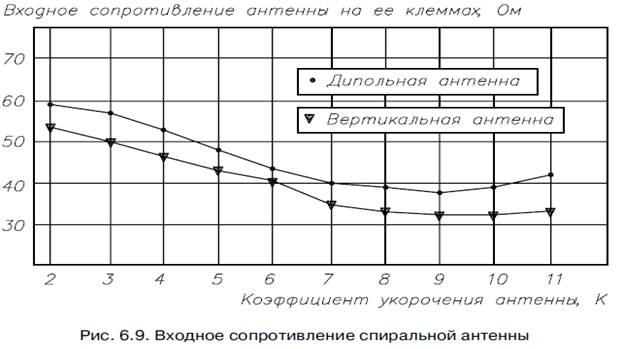

После ряда экспериментов со спиральными антеннами был построен график

входного сопротивления дипольной и вертикальной спиральной антенн в зависимости от коэффициента укорочения (рис. 6.9) в диапазоне 7…28 МГц. Антенны были выполнены на диэлектрическом каркасе диаметром от 10 мм до 10 см, намотка спирали была равномерной, использовался провод диаметром более 0,5 мм.

Как показали опыты, для укороченных спиральных антенн, имеющих К = 2…10, изменение диаметра их каркаса в пределах 1…10 см не влияет в значительной степени на входное сопротивление. Однако для сильно укороченных спиральных антенн с К > 10 полученные мной результаты показали, что входное сопротивление в значительной мере зависит от диаметра их диэлектрического каркаса и от частоты, на которой спиральная антенна имеет резонанс, поэтому для них такого простого графика, как на рис. 6.9 получить не удалось.

Как видно из этого графика, для питания дипольных и вертикальных спиральных антенн с К > 3 подходит коаксиальный кабель волновым сопротивлением 50 Ом, электрической длиной кратной половине длины волны работы антенны. В некоторых случаях вертикальные антенны первоначально имели входное сопротивление значительно большее, чем на рис. 6.9, но настройка «земли» антенны в резонанс позволяла его понизить. Подключение коаксиального кабеля к вертикальной антенне обычно незначительно изменяет ее входное сопротивление на конце подключения кабеля к трансиверу, в этом случае изменение входного сопротивления

происходит в сторону уменьшения. Дипольная спиральная антенна по

сравнению с вертикальной обычно имеет входное сопротивление более приближенное к показанному на графике. Однако, подключение коаксиального кабеля к дипольной спиральной антенне может привести к тому, что сопротивление антенны будет значительно отличаться от указанного на графике, причем, как в сторону увеличения, так и в сторону уменьшения. Ферритовые кольца в количестве не менее 10 шт., установленные на концах коаксиального кабеля, уменьшают его влияние

на входное сопротивление, но не устраняют полностью. Если коэффициент удлинения спиральной антенны превышает 5, на конце коаксиального кабеля, питающего антенну, целесообразно устанавливать высокочастотный дроссель не из ферритовых колец, а в виде 5–20 витков коаксиального кабеля диаметром 10…20 см.

Изменение диаметра спирали и диаметра провода, используемого для намотки реальной укороченной антенны, не оказывает значительного влияния на входное сопротивление антенны. Происходит это потому, что при увеличении диаметра спирали антенна излучает более эффективно, следовательно, возрастает сопротивление излучения антенны, и возрастает ее входное сопротивление. При уменьшении диаметра спирали, эффективность излучения антенной электромагнитных волн уменьшается, поэтому падает сопротивление излучения, но возрастают диэлектрические потери в каркасе спирали. Рост диэлектрических потерь приводит к росту входного сопротивления спиральной антенны. Очевидно, что для увеличения эффективности работы спиральной антенны необходимо использовать для изготовления ее спирали провод как можно большего диаметра и диаметр витков спирали должен быть максимально возможным для практического выполнения антенны. Каркас, на котором выполнена спираль антенны, должен иметь малые диэлектрические потери. В конструкции спиральной антенны желательно использовать равномерную намотку спирали.
