Теплотехнический расчет стены

1. Расчетный режим помещений и соответствующая им влажность внутренних помещений – нормальный режим.

Расчетная внутренняя температура воздуха .

Условия эксплуатации ограждающих конструкций – Б.

2. Определяем градуса-сутки отопительного периода

;

где - средняя температура воздуха периода со средней суточной температурой воздуха 8 ;

- средняя продолжительность периода со средней суточной температурой воздуха 8 .

3. Определяем приведенное сопротивление теплопередаче ограждающих конструкций

;

где =0,00035

=1,4

4. Тип ограждающих конструкций – трехслойные из кирпича с теплоизоляционным слоем посредине().

Материал конструкции стены – кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно-песчанном растворе. Плотность . Расчетный коэффициент теплопроводности .

Тип теплоизоляционного материала – теплоизоляционные плиты П-85 «URSA» по ТУ 5763-002-00287697-97. Плотность . Расчетный коэффициент теплопроводности .

Внутренняя отделка стен – плиты из гипса. Плотность . Расчетный коэффициент теплопроводности .

5. Определяем толщину утеплителя.

;

; ;

;

где - коэффициент теплоотдачи для зимних условий наружной поверхности ограждений;

- коэффициент теплоотдачи внутренних поверхностей ограждающих конструкций;

- термическое сопротивление слоев ограждающей конструкции;

- толщина слоя ограждающей конструкции

Принимаем толщину утеплителя 10см.

6. Фактическое сопротивление теплопередаче ограждающей конструкции

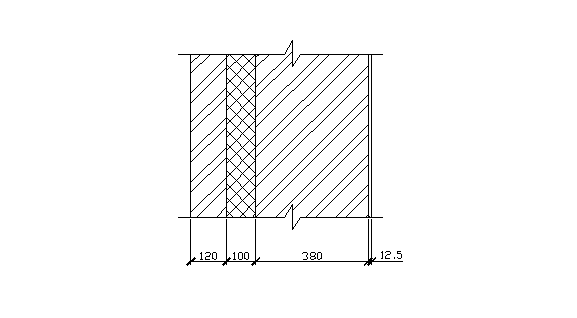

Рис. 2. Конструкция стены
