Разбивка сети квадратов

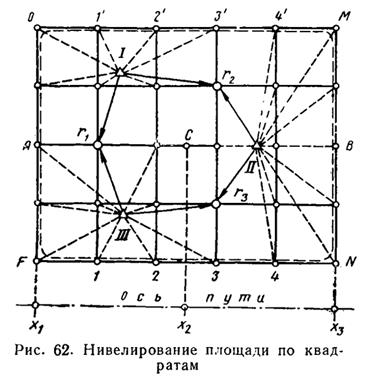

Разбивку сети квадратов на местности начинают обычно с разбивки линии АВ (рис. 62), расположенной на середине снимаемого участка.

Длина линии АВ в этом случае должна быть кратна длине сторон квадратов.

Часто линию АВ разбивают параллельно оси главного пути. С этой целью в точках Х1, Х2, Х3, расположенных на оси пути, отбивают перпендикуляры, на которых откладывают с помощью ленты или рулетки одинаковые расстояния до середины снимаемого участка.

Полученные точки А, С, В должны лежать на прямой линии, определяющей исходное начало для разбивки сети квадратов. Если, например, требуется разбить сеть квадратов в пределах площади, ограниченной точками О, М, В, N, F, A, то сначала разбивают с помощью эккера и ленты линии FAO и NBM.

Затем промеряют стороны ОМ и FN, длины которых должны быть равны АВ.

Для получения вершин квадратов внутри контура производят промер лентой сначала от крайних точек по сторонам ОМ и FN контура, затем от линии АВ по направлению створов 1—1′, 2—2′, и т.д.

При этих промерах производится одновременно съемка ситуации, наносимой на абрис. Вершины углов образовавшихся квадратов закрепляют сторожками, и на них указывают название линий, в пересечении которых находится данная точка. Правильность положения вершин квадратов внутри контура поверяют также контрольными измерениями в направлении, перпендикулярном к направлению створов (1—1′ и т.д.), и по диагоналям квадратов. Закончив таким образом разбивку сети квадратов, переходят к нивелированию площади.
