Описание моделируемой системы







На склад готовой продукции каждые 5±2 мин поступают изделия А партиями по 500 штук, а каждые 20±5 мин – изделия В партиями по 200 штук. С интервалом 10±5 мин к cкладу подъезжают машины, в каждую из которых нужно погрузить по 100 штук изделий А и В. Погрузка начинается, если на складе имеются изделия в требуемом количестве и продолжается 10±2 мин. При нехватке изделий машина уезжает без груза.

Смоделировать загрузку 50 машин. Подсчитать число машин, уехавших без груза. Оценить возможность образования очереди на погрузку.



1.2 Структурная схема модели системы и её описание



На основании задания, прежде всего, строим структурную схему данной СМО. Анализ условия задачи и структурной схемы позволяет сделать вывод, что в процессе перевозки изделий со склада возможны следующие ситуации:

1) Нехватка изделий A или B. При этом прибывшая машина сразу уезжает без груза.

2) Погрузка изделий. При этом вновь прибывающие машины ожидают своей очереди на погрузку и уезжают по завершении погрузки.




Рис.1.2.1. Структурная схема процесса функционирования склада.



1.3 Временная диаграмма и её описание



Более детально процесс функционирования можно представить на временной диаграмме (рис. 1.3.1).

На диаграмме:

· ось 1 – моменты поступления изделий A на склад;

· ось 2 – моменты поступления изделий B на склад;

· ось 3 – моменты времени, в которые к складу подъезжают машины;

· ось 4 – пребывание машин в очереди на погрузку;

· ось 5 – погрузка изделий в машины;

· ось 6 – пребывание изделий на складе.

С помощью временной диаграммы можно выявить все особые состояния системы, которые необходимо будет учесть при построении блок-диаграммы.

Все описанное выше есть, по сути, этап построения концептуальной модели системы. Следующим должен стать этап формализации модели.

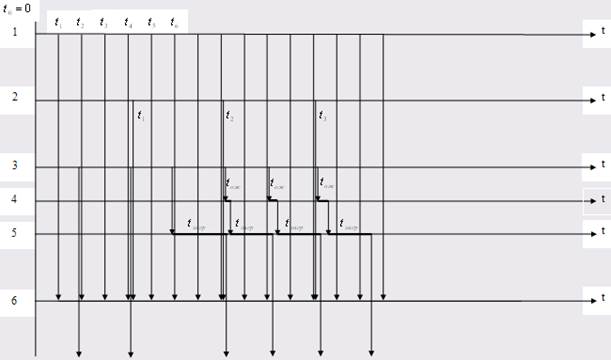

Рис. 1.3.1. Временная диаграмма процесса функционирования склада.
