Порядок работы

1. Снимите защитный колпачок 4 с зонда (рис). Поместите прибор в зону измерений. При резком изменении температуры и влажности окружающего воздуха необходимо выдержать прибор во времени для установления тепло-влажностного равновесия между зондами и окружающей средой.

2. Поворотом переключателя выберите нужный параметр. Считайте с дисплея измеренноезначение. При выходе за пределы диапазона измерения относительной влажности (>100%) на дисплее появляется символ «HV».

3. По окончании измерений выключите прибор и наденьте на зонд защитный колпачок.

Внимание! Не допускается попадания капель влаги в измерительную полость зонда, не допускается погружать зонд в жидкость.

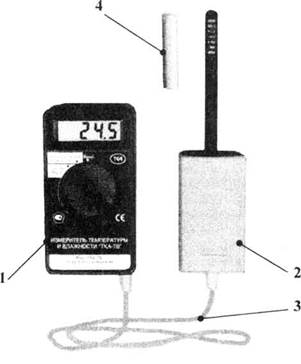

Рис.1. Внешний вид прибора «ТКА-ПКМ»/20.

1. Блок обработки сигналов

2. Измерительная головка

3. Кабель связи

4. Защитный колпачок

Приложение 3

Термоанемометр

Прибор комбинированный ТКА – ПКМ /50

Назначение прибора. Прибор предназначен для измерения скорости движения воздуха (м/с).

Область применения прибора: санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Основные технические характеристики:

- диапазон измерения скорости движения воздуха, м/с ……… 0,1 … 20;

- пределы допускаемой основной абсолютной погрешности при температуре воздуха в зоне измерения 20+5⁰С:

в диапазоне 0,1 … 1,0 м/сек + (0,045 + 0,05 V)

в диапазоне > 1,0 … 20 м/сек + (0,1 + 0,05 V)

Эксплуатационные параметры:

- температура окружающего воздуха, ⁰С:

нормальные рабочие условия …………. 20+5

рабочий диапазон температур …………. 0 …40

температура воздуха в зоне измерений…. 0 …50

- относительная влажность воздуха при температуре окружающего воздуха 25⁰С, %, не более …………………. 95

- атмосферное давление, кПа …….. 80 … 110

Устройство и принцип работы. Конструктивно прибор выполнен в виде двух функциональных блоков: блока обработки сигналов 1 и измерительной головки 2, соединенных между собой кабелем 3 (Рис).

На лицевой стороне корпуса прибора расположены: жидкокристаллический индикатор (дисплей) и три кнопки: ВКЛ/ВЫКЛ, РЕЖИМ и ПОДСВЕТКА.

Принцип работы прибора заключается в преобразовании датчиком скорости движения воздуха в электрические сигналы с обработкой и цифровой индикацией полученных числовых параметров на дисплее прибора.

Для определения скорости движения воздуха достаточно поместить прибор в зону измерений и считать с дисплея измеренное значение.

Подготовка к работе. Эксплуатация прибора допускается только в рабочих условиях. При резком изменении температуры окружающего воздуха необходимо выдержать прибор во времени для установления температурного равновесия между зондом и окружающей средой.

Перед началом работы необходимо убедиться в работоспособности элемента питания (аккумулятора). Если после включения прибора на индикаторном дисплее появится надпись «РАЗРЯД БАТАРЕИ!», нужно зарядить аккумулятор, для чего следует подключить к прибору зарядное устройство с помощью разъема 6. Сам прибор необходимо выключить. Время зарядки аккумулятора ~ 16 часов.

Порядок работы.

- включить прибор (на дисплее появятся показатели напряжения эл. питания и обратного отсчета времени, по окончании которого прибор готов к работе;

- сдвинуть вниз защитный колпачок;

- поместить зонд с датчиками в зону измерения (во время измерения держать зонд так, чтобы цветной знак на головке зонда был направлен навстречу измеряемому потоку воздуха, изменяя положение измерительной головки – поворотом вокруг оси– добейтесь регистрации максимальных показаний);

- при нажатии кнопки РЕЖИМ на экране фиксируется показатель скорости движения воздуха (режим «HOLD») и запускается таймер, отсчитывающий период времени, равный 100 сек, при этом прибор не перестает измерять скорость движения воздуха, регистрируя значения без вывода на экран; по окончании отсчета времени на экране появляется средняя величина скорости движения воздуха; отсчет можно прервать повторным нажатием кнопки РЕЖИМ;

- по окончании измерений необходимо выключить прибор и надвинуть на головку с датчиками защитный колпачок.

Внимание! Не допускается попадание капель влаги в измерительную полость и не допускается погружать зонд в жидкость.

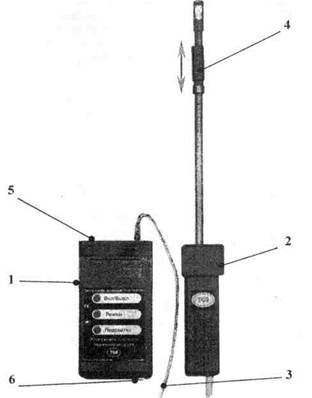

Рис. 2. Внешний вид прибора "ТКА-ПКМ"/50.

1. Блок обработки сигналов

2. Измерительная головка

3. Кабель связи

4. Защитный колпачок

5. Разъём RS232

6. Разъём зарядного устройства
