Аэрация и ветрозащита территорииЗависит от скорости господствующих ветров в застройке: · при V ≤ 2 м/с - территория застройки не проветривается - необходимо усиление аэрации; · при V = 3 - 4 м/с - благоприятный ветровой режим - ветрозащита не нужна; · при V > 4 - 5 м/с – интенсивные ветры и сквозняки на территории застройки - необходима ветрозащита. Выбор видов ветрозащиты территории – зависит от скорости господствующих ветров в застройке и климатической зоны места строительства (см. табл.3.1) Таблица 3.1

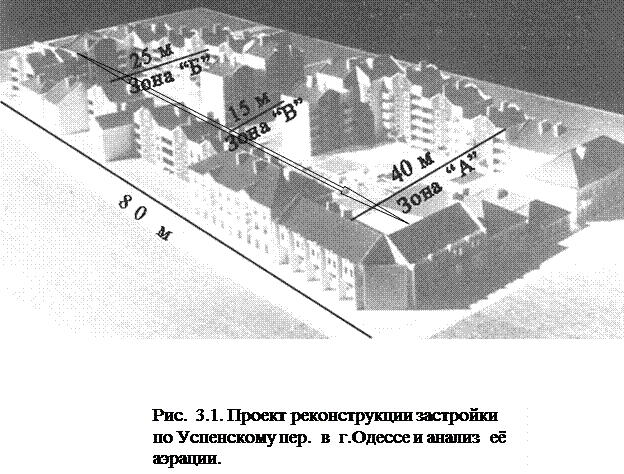

Изменяя соотношение размера двора (L) к высоте зданий (Нзд), архитектор может существенно влиять на ветровой режим застройки: · при L < 1,5 - 2 Нзд - усиливается ветрозащита застройки; · при L > 3 - 4 Нзд - усиливается аэрация застройки. На рис.3.1 приведен пример реконструкции застройки в г.Одессе и анализ аэрации её территории.
Рассматриваемая застройка будет иметь различную степень аэрации в разных участках двора, в зависимости от соотношения L/Нзд: • вдоль всей длины двора – L > 6 Нзд → наилучшее проветривание; для опасного ветра – зимой будут сквозняки; • Зона «А» – L = 3 – 4 Нзд → хорошее проветривание; • Зона «Б» – L = 2 – 2,5 Нзд → слабое проветривание; • Зона «В» – L < 1,5 Нзд → территория двора не проветривается. Скорость ветра в застройке всегда отличается от скорости ветра на свободной территории и определяется из выражения: V’ = k V, м/с (3.1) где V’ - скорость ветра в застройке, м/с; V - скорость ветра заданного направления (напр., С – северный ветер) на свободной территории, м/с; определяется для различных городов по справочной литературе: Приложение 4 СниП 2.01.01-82. Строительная климатология и геофизика -М.: СИ, 1983/ [2]; Таблица 3.1 МУ [3]; для г.Одесса – таблица 2.3 этих методических указаний; k - коэффициент регулирования скорости ветра, зависит от схемы застройки и соотношения размера двора (L) к высоте зданий (Нзд) - см. «Руководство по регулированию ветрового режима застройки» –М.: СИ, 1986 [4]; табл. 5.1 и 5.2 МУ /Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3]) и рис.3.1 данных методических указаний: · при k > 1 - усиление ветра в застройке; · при k < 1 - уменьшение ветра в застройке. Удачно выбранная схема застройки, в которой будет обеспечен ветровой комфорт, т.е. скорость ветра в застройке V’ = 3 - 4 м/с. Пример – определим скорость северо-восточного ветра зимой в двух различных схемах застройки в г.Одессе (см. рис 3.2 и табл.2.3 этих МУ): V св = 8,5м/с - скорость северо-восточного ветра зимой в г.Одессе; схема 1 – k = 0,5 – 0,75 получим скорость ветра в застройке: от V ’св = 0,5*8,5 = 4,25 м/с, до V ’св = 0,75*8,5 ≈ 6,4 м/с; схема 2 – k = 0,4 – 0,5 получим скорость ветра в застройке: от V ’св = 0,4*8,5 = 3,4 м/с, до V ’св = 0,5*8,5 = 4,25 м/с; Вывод – схема 2 подходит для III климатической зоны – территория застройки будет проветриваться и ветрозащита не нужна, т.к. 3 < V’< 5 м/с; – схема 1 не является оптимальной, т.к. V’ > 5 м/с – территория застройки будет проветриваться, но нужна дополнительная ветрозащита. – направление ветра к застройке Розы ветров - графическое представление ветровых нагрузок города (см. рис. 3.3), представлены на генплане в левом верхнем углу. Различают розы ветров по повторяемости и скорости; дают информацию о господствующих, опасных и благоприятных ветрах.
пример - ветровые нагрузки г.Одесса и их анализ Параметры ветровых нагрузок г.Одесса приведены ниже в табл. 3.2 – определены по Приложению 4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3]. Таблица 3.2

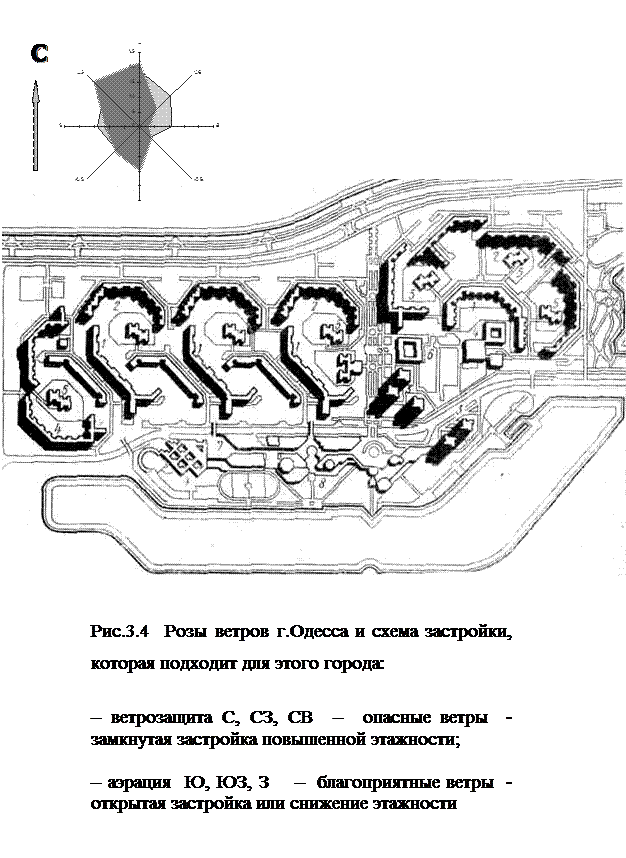

Анализ ветровых нагрузок г.Одесса позволяет установить следующее: Господствующие ветры – Р ≥ 12,5% - (только они учитываются при выборе архитектурных решений по ветрозащите и аэрации территории застройки): зимой – С, СВ, СЗ,З; приближаются - В и ЮЗ; летом – С, Ю, СЗ; приближается - З и ЮЗ; Опасные ветры - (господствующие ветры, от которых нужна ветрозащита): - т.к. г.Одесса находится в ІІІ Б2 климатической зоне, опасными являються господствующие ветры, скорость которых V ≥ 5м/с: зимой - С, СВ, СЗ; приближается → В; летом – приближается → С. Ветрозащита - выбирается для опасных зимних ветров по таблице 3.1; можно использовать следующие виды ветрозащиты: зимой - СЗ – озеленение; С – замкнутая застройка; СВ и В – замкнутая застройка с озеленением; · замкнутая застройка и повышение этажности зданий со стороны опасных зимних ветров; · уменьшение размера двора до L < 1,5 - 2 Нзд для построек круглогодичной эксплуатации; Аэрация - проветривание территории застройки господствующими ветрами, скорость которых в пределах V = 3 - 5м/с: зимой – З, ЮЗ, СЗ – с озеленением; летом – Ю, СЗ, З, ЮЗ, С – с озеленением; · открытая застройка в направление благоприятных летних ветров - Ю, З, ЮЗ; · снижение этажности зданий со стороны СЗ; · увеличение размера двора более L > 3 – 4 Нзд для построек сезонной (летней) эксплуатации. Пример схемы застройки, обеспечивающей аэрацию и ветрозащиту в г.Одессе приведен на рис.3.4
Лист 3 – Порядок выполнения (см. Приложение) Для заданного города по Приложению 4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР № 1 на тему "Учет климатических требований в архитектуре" -О.: ОГАСА, 2002/ [3] по всем восьми направлениям (румбам) определяют параметры ветровых нагрузок (повторяемость и скорость ветра) для двух сезонов – зима (январь) и лето (июль); результаты сводят в таблицу (см. табл. 3.2 для г.Одесса) и устанавливают: · господствующие ветры – Р ≥ 12,5 % – зимой и летом; · опасные ветры – господствующие ветры с большой скоростью V ≥ 4 м/с – для II климатической зоны; V ≥ 5 м/с – для III климатической зоны; · благоприятные для аэрации ветры – господствующие ветры со скоростью V = 3 - 4 м/с; · виды ветрозащиты – выбирают по табл.3.1 с учетом климатической зоны места строительства и скорости опасного ветра; · регулирование аэрации и ветрозащиты – изменение размера двора: L < 1,5 - 2 Нзд – повышение этажности – усиливает ветрозащиту застройки; L > 3 - 4 Нзд – снижение этажности – усиливает аэрацию застройки. Выводыпо листу 3 – господствующие, опасные и благоприятные ветры города и архитектурные решения, обеспечивающие ветровой комфорт его территорий: (напр., г.Одесса) С, СЗ, СВ – опасные ветры – необходима ветрозащита: замкнутая застройка повышенной этажности; Ю, ЮЗ, З – благоприятные ветры – возможна аэрация: открытая застройка или снижение этажности; уменьшение размера двора до L < 1,5 - 2 Нзд для построек круглогодичной эксплуатации (жилые дома и др.). увеличение размера двора более L > 3 – 4 Нзд для построек сезонной летней эксплуатации (курортно-развлекательные комплексы и др.).
|
