Трикотаж поперечносоединенных и продольносоединенных переплетений

Поперечносоединенным называют такой кулирный трикотаж, в котором петельные ряды образованы из различных по видам, свойствам или цвету нитей. Такой трикотаж вырабатывается при периодической смене нитей, прокладываемых на иглы.

Строение:

Петельные ряды образованы из разных

· по цвету

· по свойствам

· по видам нитей

рис 3Строение поперечнополосатого

Получаемые эффекты: цветной, оттеночный, рельефный.

Виды: может быть получен на базе всех известных кулирных переплетений

кулирный (одинарный, двойной)

выработанный на выработанный на

плосковязальном оборудовании кругловязальном оборудовании

кольцевой винтовой о

Поперечносоединённый трикотаж, выработанный на плосковязальных машинах

Внешний признак распознавания: кромочные протяжки на краю полотна.

Поперечносоединённый трикотаж (кольцевой) (рис.2 а)– вырабатывается на кругловязальных машинах с односторонним движением игольного цилиндра.

Внешний признак распознавания: в местах соединения (смены) нитей возникает утолщённый участок петель из нитей а и б, а переход одного цвета к другому осуществляется ступенчато (сдвиги рисунка при изменении цвета). Кроме того, на изнанке остаются обрезанные концы нитей а и б.

Винтовой (рис.2 б) вырабатывается на многосистемных кругловязальных машинах при заправке петлеобразующих систем нитями различных цветов

В данном трикотаже отсутствуют недостатки кольцевого так как, механизма смены нитеводов здесь нет. Максимальная высота раппорта узора Н винтового трикотажа равна числу комплектов петлеобразующих систем (комплект – это число петлеобразующих систем, необходимое для выработки одного раппорта узора).

Последовательность чередования петельных рядов различного цвета в раппорте узора зависит от последовательности заправки петлеобразующих систем нитями. Внешний признак распознавания: Цветные полосы, образованные петельными рядами, в таком трикотаже располагаются по винтовой линии; степень их наклона к горизонтали увеличивается при увеличении петлеобразующих систем и уменьшении числа игл на машине.

Для выработки ри нгель-трикотажа используются механизмы смены нитей (рингель-аппараты). Принципы работы любого из них состоит в том, чтобы сменять нити в ответствии с раппортом узора. В зависимости от способа смены нитей эти механизмы подразделяют на три группы:

1. Механизмы, сменяющие нити на кромках изделий (плоскофанговые машины с реверсивным движением нитеводов) (рис. 4).

2. Механизмы, соединяющие нити при их смене накладным способом (кругловязальные машины) - (рис. 5).

3. Механизмы с узловязателями (кругловязальные машины).

Р и с у н о к 4 – Р и н ге л ь -т р и к о т а ж с о с м е н о й н и т и н а к р о м к е

Р и с у н о к 5 - Н а к л а д н о й р и н ге л ь - т р и к о т а ж

В состав механизма смены нитей входят счетно-программный передаточный и ис-полнительный механизмы. Исполнительный механизм выполняет процесс смены нитей.

Для механизмов 1-й группы этот процесс складывается из включения в работу нитевода с новой нитью и выключения из работы нитевода со старой нитью. Для механизмов 2-й группы – из включения в работу нитевода с новой нитью, выключения из работы нитевода со старой нитью, освобождения конца новой нити, зажима конца старой нити и обрезка стерли нити; для механизмов 3-й группы – из образования запаса нити для непрерывной работы машины, узловязания и обрезки концов нити.

В отличие от рингель-трикотажа, для выработки винтового трикотажа требуется многосистемные машины без каких-либо специальных механизмов. Цветные нити просто устанавливаются по вязальным системам в соответствии с раппортом цветных полос.

Например, если в восемь смежных систем 16-системной машины заправить белые нити, а в остальные восемь – черные, то получим рисунок с чередованием черных и белых полос, где каждая полоса будет иметь по 8 рядов.

Подъем колец за один оборот машины в таком полотне будет равен 16 рядам, поэтому полосы будут располагаться не горизонтально, а подниматься под углом α, тангенс которого будет:

n

tg  С

И

где n – число систем на машине, или число рядов в раппорте рисунка;

И – число игл в цилиндре машины.

Обычно, на всех кулирных кругловязальных машинах на базе винтового трикотажа вырабатывают рисунки только в поперечную полосу, исключение составляет только машина Интерлок, которая обеспечивает возможность более широкого ассортимента рисунчатых эффектов, а именно: рисунки в узкую продольную полосу, поперечную, мелкую клетку. Возможность эта обеспечена строением базового переплетения – двуластика.

На машине интерлок иглы расположены друг против друга, а работают только в шахматном порядке, образуя в ряду два ластика. Поэтому, расстановка цветных нитей через систему приведет к выработке не поперечных, а узких продольных полос. Для выработки поперечных полос необходимо нити одного цвета ставить в четное число систем, а для выработки рисунков в мелкую клетку чередовать расстановку через систему с расстановкой нитей одного цвета в четное число систем.

Продольносоединенный трикотаж

Продольносоединенным (сплит-трикотажем) называют такой кулирный трикотаж, в котором петельные столбики образованы из различных по видам, свойствам, цвету нитей.

В получении групп петельных столбиков такого трикотажа участвуют различные нитеводы. По линии петельного ряда столбики из разных нитей соединяются с помощью различных переплетений.

Продольно соединенный (сплит) трикотаж вырабатывается только на базе кулирных переплетений. Из продольно соединенного трикотажа изготовляют спортивные, верхние, бельевые и чулочно-носочные изделия с продольнополосатыми цветными узорами. Переплетение такого трикотажа применяют и в случае, если участки изделий необходимо получить из разных нитей (след чулка).

В зависимости от типа переплетений в соединительных участках различают накладной, через игольный, заходной, прессовый и футерованный продольносоединенный трикотаж.

В накладном продольносоединенном трикотаже (рис.16) соединительные петельные столбики 3 и 4 образованы из двух нитей. Такой способ соединения полос трикотажа приводит к его утолщению в соединительных участках, что снижает качество трикотажа. Кроме того, соединительные участки образуются из нитей 2-х цветов, поэтому здесь нет четкой границы между полосами, что также ухудшает качество такого трикотажа

.

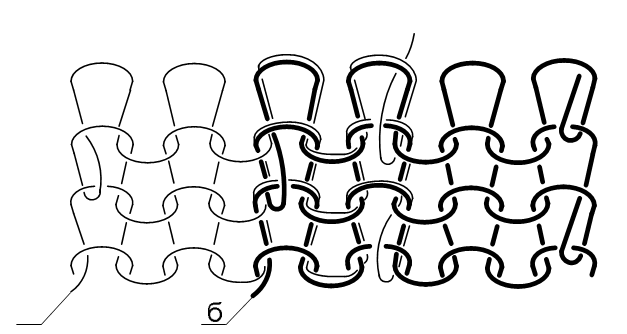

Рисунок 6 – Накладной продольносоединенный трикотаж

В зависимости от числа игл, на которые одновременно прокладываются нити различных нитеводов, соединительные участки в трикотаже могут состоять из одного, двух или более петельных столбиков.

Накладной продольносоединенный трикотаж может быть получен на вязальных машинах, имеющих одно- и двухстороннее направление образования петельных рядов.

На машинах с односторонним направлением выработки петельных рядов крайние петли соединительных петельных столбиков в каждом петельном ряду имеют висящие концы нитей, которые возникают из-за обрезки протяжек (на рисунке не показано). Поэтому накладное соединение получают на нескольких (обычно 4-х) иглах, чтобы предотвратить выскальзывание концов обрезанных протяжек из остовов петель.

Черезигольный сплит-трикотаж (рис.17) - соединение полос происходит таким образом, что между петельными столбиками из одной нити а ввязываются петельные столбики из другой нити в.

Толщина трикотажа на участке через игольного соединения не значительно отличается от толщины смежных полос. При черезигольном соединении полос переход от полос одного цвета к полосам другого цвета по линии петельного ряда характеризуется чередованием разноцветных петельных столбиков.

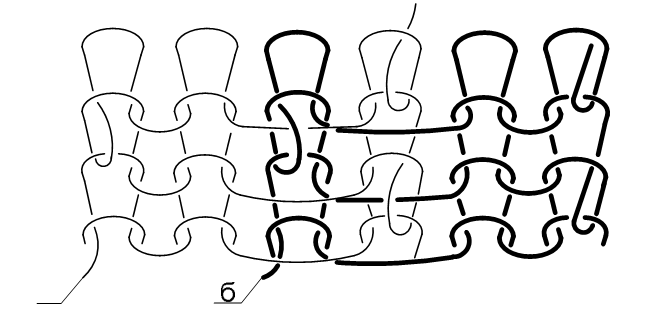

Рисунок 7 – Черезигольный сплит-трикотаж

Поскольку, при выработке на машинах с односторонним вращением требуется обрезать концы нитей каждого цвета, то в черезигольном сплит-трикотаже эти концы могут выскальзывать.

Поэтому, на этих машинах черезигольным сплит-трикотажем можно соединять полосы только из нитей с большим коэффициентом трения. При получении соединения на машинах с переменным направлением образования петельных рядов – этот недостаток устраняется.

Сплит-трикотаж с заходом (рис. 18) – заходное соединение (замок) может содержать 1,2,3 и более петельных столбиков. В таком соединении нити проложены так, что если из нитей одного цвета заходят в смежных петельных рядах на петли из нитей другого цвета. Поэтому граница смежных полос имеет зубчатую форму.

Рисунок 8 – Сплит-трикотаж с заходом

Толщина трикотажа в заходном соединении незначительно отличается от толщины трикотажа в продольных полосах.

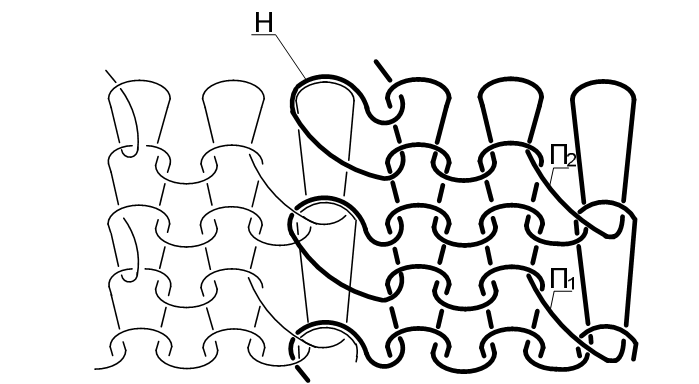

Прессовый сплит-трикотаж (рис.9). В прессовом продольно соединенном трикотаже участок соединения полос образован петельным столбиком, состоящим из прессовых петель, соединенных с петельными рядами одной полосы – набросками Н, а другой – протяжками П и П. 2

Толщина трикотажа в области прессового соединения незначительно отличается от толщины соединяемых участков.

Рисунок 9 – Прессовый сплит-трикотаж

В футерованном продольносоединенном трикотаже (рис. 10) участок соединения смежных полос образован из взаимно переплетающихся набросков На и Нб из нитей а и б.

Рисунок 10 – Футерованный продольносоединенный трикотаж

Наброски располагаются на изнаночной стороне трикотажа и незаметны с лицевой его стороны. Поэтому, футерованное заходное соединение продольных полос обеспечивает четкое их разграничение по цвету. Толщина трикотажа в области соединения полос незначительно отличается от толщины его в соединяемых полосах.

Продольносоединенный футерованный трикотаж вырабатывается только на машинах с переменным направлением образования петельных рядов.

Особенности процесса выработки.

1) Число нитеводов равно числу соединяемых полос трикотажа;

2) Петельные ряды всех полос трикотажа вырабатываются одновременно, причем иглы каждой полосы получают свою нить;

3) Иглы, образующие участок соединения смежных полос трикотажа, получают нити обоих смежных нитеводов в последовательности, определяемой типом соединения (в накладном и черезигольном – одновременно или в заданном порядке в каждом петельном ряду, в заходном – в различных петельных рядах).

Трикотаж с интарзией (рис. 11) кулирный трикотаж, смежные участки которого образованы в соответствии с узором из различных по виду или цвету нитей, а соединительные участки представляют заходные, прессовые: футерованные, накладные или черезигольные соединения называют трикотажем с интарзией.

Особенности процесса выработки. Трикотаж с интарзией получают на плоской и кругловязальных машинах, имеющих переменное направление образования петельных рядов. Смежные полосы трикотажа с интарзией, как и при выработке продольносоединенного трикотажа, соединяются двумя способами:

I) изменением размаха движения нитеводов при неизменном движении всех игл игольницы;

2) отбором игл по рисунку при постоянном размахе движения нитеводов.

Рисунок 11 – Трикотаж с интарзией

Первый способ применяется на плосковязальных (котонных и плоскофанговых) машинах, второй – на многосистемных кругловязальных машинах с реверсивным движением игольного цилиндра. Число нитеводов, необходимых для выработки трикотажа с интарзией независимо от способа его получения равен числу соединяемых по рисунку продольных полос трикотажа.
