Обжим витой пары

Для оконцовки кабеля типа UTP (витая пара) предназначен ряд инструментов. Стандартный набор, необходимый для реализации вычислительной сети с использованием кабеля типа UTP, приведен на рис. 56.

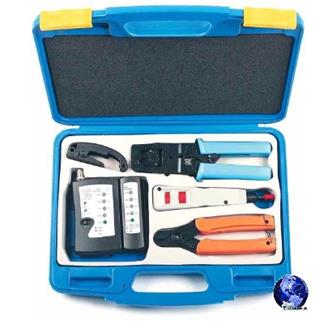

Рисунок 56 – Набор инструмента для обжима

и тестирования кабелей типа «витая пара»

Прежде всего необходимо снять внешнюю оболочку с кабеля (рис. 58). Для этого предусмотрен специальный инструмент, изображенный на рис. 57.

Рисунок 57 – Инструмент для зачистки кабелей от изоляции

Рисунок 58 – Снятие внешней изоляции с витой пары

Для оконцовки кабеля типа UTP коннектором RJ-45 предназначены обжимные клещи (рис. 59).

Рисунок 59 – Инструмент для обжима коннекторов

В процессе обжима коннектора контакты прорезают изоляцию и входят в контакт с жилами витой пары. Внешняя оболочка кабеля фиксируется зажимом коннектора. Пример оконцовки кабеля типа UTP коннектором приведен на рис. 60.

Рисунок 60 – Процесс обжима коннекторов

Для оконцовки кабеля типа UTP сетевой розеткой может применяться инструмент для забивки кабеля в кроссы (рис. 61).

Рисунок 61 – Инструмент для забивки кабеля в кроссы

Каждый оконцованный с двух сторон сегмент вычислительной сети подлежит проверке специальным устройством, называемым LAN-тестер (рис. 62).

Рисунок 62 – LAN-тестер

Активное устройство LAN-тестера генерирует сигналы, передаваемые по кабелю. Система индикаторов позволяет отслеживать качество и корректность оконцовки сегмента вычислительной сети. Данный процесс представлен на рис. 63.

Рисунок 63 – Тестирование линии связи с помощью LAN-тестера
