Коммутатор (Switch)

Сетевой коммутатор (жарг. свитч от англ. switch – переключатель) – устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном (втором) уровне модели OSI.

Коммутатор хранит в памяти таблицу коммутации (хранящуюся в ассоциативной памяти), в которой указывается соответствие MAC-адреса узла порту коммутатора. При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры (фреймы) и, определив MAC-адрес хоста-отправителя, заносит его в таблицу на некоторое время. Впоследствии если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора, то кадр будет отправлен на все порты, за исключением того порта, с которого он был получен. Со временем коммутатор строит таблицу для всех активных MAC-адресов, в результате трафик локализуется. Стоит отметить малую латентность (задержку) и высокую скорость пересылки на каждом порту интерфейса.

Коммутаторы бывают настенного/настольного исполнения (рис. 24) и в исполнении для установки в монтажный шкаф (стойку).

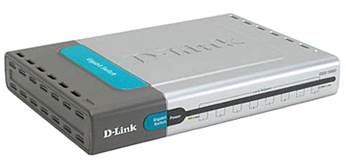

Рисунок 24 – Коммутатор настенного/настольного исполнения

Рисунок 25 – Комплектация коммутатора в стоечном исполнении

Рисунок 26 – Коммутатор в стоечном исполнении

с прикрепленными «ушками»

Рисунок 27 – Схема крепления коммутатора в монтажной стойке

Беспроводная точка доступа (англ. Wireless Access Point, WAP) – это беспроводная базовая станция, предназначенная для обеспечения беспроводного доступа к уже существующей сети (беспроводной или проводной) или создания новой беспроводной сети. Различные точки доступа технологи Wi-Fi приведены на рис. 28–30.

Рисунок 28 – Точка доступа с одной внешней антенной

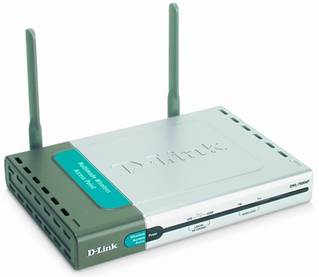

Рисунок 29 – Точка доступа с двумя внешними антеннами

Рисунок 30 – Точка доступа со скрытой антенной

Коннектор RJ-45. Используется для оконцовки кабеля типа UTP (рис. 31).

Рисунок 31 – Коннектор RJ-45.

Слева – кабель UTP, обжатый в коннектор RJ-45, справа – коннектор до обжима

Сетевая розетка. Используется для оконцовки кабеля типа UTP (рис. 32–35).

Рисунок 32 – Сетевая розетка под коннектор RJ-45 (слева)

и сетевая розетка с забитым в контакты кабелем типа UTP (справа)

Рисунок 33 – Сетевая розетка с поворотными контактами

Рисунок 34 – Сетевая розетка внутреннего исполнения,

встраивается в стену или кабель-канал

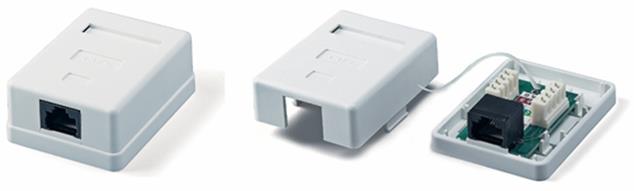

Рисунок 35 – Сетевая розетка внешнего исполнения

Коммутационный шнур, коммутационный кабель, или патч-корд (от англ. patching cord – соединительный шнур) – одна из составных частей структурированной кабельной системы. Патч-корд (рис. 36–39) предназначен для соединения розетки или патч-панели с оборудованием или рабочей станцией.

Рисунок 36 – Патч-корд заводского изготовления

Рисунок 37 – Коннекторы патч-корда заводского изготовления

Рисунок 38 – Коннекторы патч-корда заводского исполнения (слева)

и коннектор, обжатый мастером (справа)

Рисунок 39 – Коннекторы патч-корда с внешним экраном

Патч-панель. Представляет собой блок розеток, количество которых соответствует числу портов (рис. 40).

Рисунок 40 – Патч-панель с забитыми в контакты кабелями типа UTP

Монтажный шкаф (монтажная стойка). Предназначен для размещения сетевого и серверного оборудования (рис. 41–43). Монтажный шкаф обычно имеет системы принудительной вентиляции.

Рисунок 41 – Большие монтажные шкафы

Рисунок 42 – Малые монтажные шкафы

Рисунок 43 – Монтажный шкаф с установленным в него оборудованием

Для размещения оборудования в монтажном шкафу используются выдвижные (рис. 44) и стационарные (рис. 45) полки. Также допускается крепление оборудования на собственные кронштейны к планкам (рис. 46) монтажного шкафа (стойки). Крепежные болты имеют стандартные размеры (рис. 47).

Рисунок 44 – Выдвижная полка,

смонтированная в монтажной стойке

Рисунок 45 – Съемная невыдвижная полка монтажной стойки

Рисунок 46 – Планка крепления компонентов монтажной стойки

и монтируемого оборудования

Рисунок 47 – Крепеж, применяемый в монтажных стойках

Медиаконвертер (также преобразователь среды) – это устройство, преобразующее среду распространения сигнала из одного типа в другой (рис. 48).

Рисунок 48 – Медиаконвертер, преобразующий сигналы оптоволоконного кабеля

в сигналы, передаваемые по витой паре, и наоборот
