Пружинные механизмы







Пружинные механизмы характеризуются относительной простотой конструкции, удобством эксплуатации, позволяют автоматизировать процесс закрепления и раскрепление заготовок. Существует два вида пружинных механизмов.

На рисунке 6.12, а прижим заготовки осуществляется сжатием пружины на величину . Пружина превращает усилие привода в усилие зажима , причем . Усилие зажима ограничивается недвижимыми упорами, которые воспринимают избыточную силу привода . Используются пружины цилиндрические, работающие на сжатие.

На рисунке 6.12, б для раскрепления заготовки шток силового привода опускается вниз. Пружину рассчитывают на заданные значения и , из таблиц выбирают нормализованную пружину.

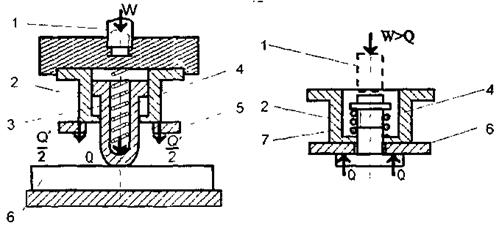

1 – шток силового привода; 2 – корпус зажимного механизма;

3 – плунжер; 4 – пружина; 5 – упоры; 6 – закрепленная заготовка;

7 – тяга



Рисунок 6.12 – Схемы пружинных зажимов
