Коммутатор. Коммутаторлар (лат. commuto өзгертемін, ауыстырамын) — электрлік тізбектің жалғанар ұшын таңдап алуға және оны

Коммутаторлар (лат. commuto өзгертемін, ауыстырамын) — электрлік тізбектің жалғанар ұшын таңдап алуға және оны өзге тізбекпен жалғастыруға, ажыратуға, ауыстырып қосуға арналған құрылғы. Коммутаторлар байланыс техникасында (оның ішінде әскери) абонент желілерін бір типті шеттік аппараттардан (телефон,телеграф, мәлімет беру және т.б.) және ақпаратты беру мен қабылдау үшін кедергісіз жолдар жасау мақсатында байланыс арналарын бір-бірімен электрлік жалғастыруға арналған. Жалғастыру тәсілдеріне байланысты коммутаторлар қолмен жұмыс істейтін және автоматты қызмет кәрсету болып бөлінеді. Қолмен қызмет көрсетуде коммутацияны оператор жүзеге асырады. Автоматты қызмет көрсетуде коммутация оператордың қатысынсыз шеттік аппараттардан келетін сигналдар бойынша орындалады. Жалғастыру тәсіліне қарай арналар коммутаторлары және байланыс коммутаторлары болып бөлінеді. Арналар коммуникациясында ақпаратты беру үшін тораптар желісі арқылы бір шеттік пунктті екіншісімен қосатын кедергісіз арналар ұйымдастырылады. Байланыс коммуникациясында берілуге тиісті ақпарат мекен-жайымен бірге сәйкес аппаратураға беріледі және есте сақтау қондыргысында сақталады. Сонан соң белгіленген пунктте аралық пунктердің қайта қабылдап-беруі арқылы беріледі. Коммутаторларды сондай-ақ абонент желілері мен арналарының санына карай да айырады. Коммутация байланыс торабының коммутациялық құрылғыларында электрлік қосындыларды, сымдарды, кабельдерді, байланыс желілерін, аппараттарды, аспаптарды әр түрлі ауыстырып қосу.^[1]

Терминальды мультиплексор (TM) PDH және STM сигналдарын STM-N агрегатты ағындарына мультиплексерлеу және демультиплексерлеу үшін қажет (SDH-те оны трибутарлы немесе интерфейс компоненттері деп атайды). Ол сонымен қатар локальді коммутацияны қамтамасыз етеді бір трибутарлы интерфейстен басқа трибутарлы интерфейске қосу арқылы. ADM -ендіру /шығару мультиплексор кірісінде ТМ кірісіндегідей интерфейстер жиынтығы болады, олар екі STM-N агрегатты ағындарын береді (шығыс және батыс деп аталатын). Мультиплексорлардан плезиохронды және синхронды сигналдарды бөліп немесе STM-N ағынына қосылу мүмкіндігін тудырады, ал қалған сигналдың пайдалы жүктеме бөлігі ары қарай қондырғылардан транзит болып өтеді. Бұл өзіндік қалпына келтіретін шеңбер құрылымын жасауға мүмкіндік тудырады. (Self Healing Ring — SHR), авария болған жағдайда автоматты түрде бұзылған бөлікті немесе желі элементтерін айналып өтіп коммутация жасайды.

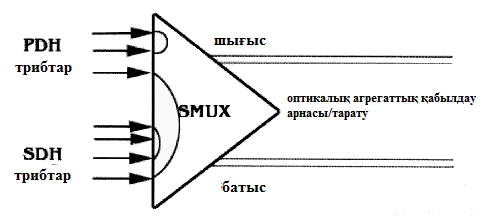

6 Сурет – Синхронды мультиплексор (SMUX): Ішкі коммутатор жүйесіндегі ADM - енгізу/шығару мультиплексері

Мультиплексор өзіндік кіріс арналарын коммутациялау мүмкіндігі бар.

8 Сурет – Локалды коммутатор жүйесіндегі енгізу/шығару мультиплексері

Жалпы коммутатор

Графикалық белгісі

9 Сурет Жоғарғы жылдамдықты каналдардың жалпы және өту коммутаторлары.

Кросс-коннектор (DXC) — бөлетін желі түйіні кез келген порттармен байланыс ұйымдастыратын. SDH кросс-коннекторы бұл функцияны виртуальді контейнерлер VC-n деңгейінде орындайды.

Жауап.

" Сақина - Сақина " архитектура

Сақинадағы деңгейлер SDH иерархиясына сәйкес өзгеруі немесе бір деңгейде болуы мүмкін. Сурет 2 деңгей - STM-4, сурет - 3 каскадты схемада деңгейлер - STM-1, STM-4, STM-16 тұрады.

Сақиналық топология – мұнда байланысу арналары тұйықталған сақина бойында орналасады.

Сурет 3. "Сақина - Сақина " архитектура

Сурет 4. Каскадты түрі - 3 сақиналы

53-56

53-сұрақ

STM-1 модулін детальді түрде қалыптастыру.

Дәріс 3-4

STM-1 модулін қалыптастырудың жалпылама схемасы.

STM-1 модулін PDH трибтары арқылы құру. STM-1 модульін құрудың детальді схемасы. Е1 – ден С-12, С-12-ден VC-12, VC-12 ден TU-12, TU-12-ден TUG-2, TUG-2-ден TUG-3, TUG-3-тен VC-4, VC-4-тен AU-4, AUG-тан STM-1 құрылу схемалары.

Жаңа цифрлық иерархия әр түрлі жоғарғы жылдамдықтағы цифрлық ағындарды тасымалдау үшін құрылған және мұнда ағындар 155,520 Мбит/с және одан жоғарғы жылдамдықта біріктіріледі және бөлінеді. Біріктіру тәсілдері синхронды болғандықтан, бұл иерархия синхронды цифрлық иерархия (Synchronys Digital Hierarchy-SDH) деп аталады.

Цифрлық сигналды тасымалдау үшін синхронды траспорттық модуль (Synchronys Transport Module) STM-1…. STM-N құрылады.

STM-N модулін қалыптастырудың жалпылама схемасын қарастырайық.

Сурет 1.

STM-1 детальді құрылым схемасын қарастырайық.

1қадам Барлығы С-12 контейнерін құрастырудан басталды. 32-байтты сандық тізбек түрінде келіп түседі. Бұл тізбекке құрастыру процесінде процесінде түзету биттері қосылады. Сонда С-12 контейнерінің мөлшері 34 Байтқа тең, яғни 2 байт қосылды.

2қадам Келесі С-12 контейнеріне ұзындығы 1 Байтқа тең маршртты тақырыпша VC-12 РОН қосылып, вертуальды VC-12 контейнері құрастырылады, мөлшері 35 Байтты.

3қадам Вертуальды нұсқаушы TU-12 PTR ұзындығы 1 байт болатын контейнерді вертуальды контейнеріне VC-12 қосылып, ұзындығы 36 байтқа тең TU-12 трибты блогы құрастырылады.

4қадам TU-12 трибты блоктарының дәйектілігі қортынды кезінде байт-мультиплексирлеу 3:1 TUG-12 тобының трибты блогына айналады, яғни ұзындығы 108 байт (36*3=108) TUG-2 (құрылымын 9*12 байтты фрейм ретінде көрсетуге болады).

5қадам TUG-2-ден 7:1, қортындыда жағдайда трибты блоктар тобы TUG-3 құрылады, фреймді ұзындықта 756 байт (108*7=756) 9*84фрейміне сәйкес келеді. дәйектіліктер блогы TUG-3 құрылады.

Ескертулер Шын мәнісінде TUG-3, 9*86 фрейміне сәйкес келеді, ең басында қосылатын екі бағанда (2*9 байтты) көрсеткіш нөл индукатциясынан тұратын-NPI және бос алаңның тіркелуі-FS. Қортынды жағдайда TUG-3 формуласы мына түрге ауысады TUG-3=7*TUG-2+NPI+FS TUG-3, TUG-3 индексі FS ажыратылу үшін, әртүрлі құрылымдарда қолданылады. Бұл бйнелерге TUG-3 ұзындығы 774 байтты береді (7*108+3+15=774), яғни 9*86 байтты фрейміне сәйкес келеді.

Ескертулер Шын мәнісінде TUG-3, 9*86 фрейміне сәйкес келеді, ең басында қосылатын екі бағанда (2*9 байтты) көрсеткіш нөл индукатциясынан тұратын-NPI және бос алаңның тіркелуі-FS. Қортынды жағдайда TUG-3 формуласы мына түрге ауысады TUG-3=7*TUG-2+NPI+FS TUG-3, TUG-3 индексі FS ажыратылу үшін, әртүрлі құрылымдарда қолданылады. Бұл бйнелерге TUG-3 ұзындығы 774 байтты береді (7*108+3+15=774), яғни 9*86 байтты фрейміне сәйкес келеді.
