Сурет 2
9-12
9 Мультиплексрлеу элементтерінің құрылымы
Тікелей мультиплексирлеу
∙ ∙ ∙ ∙ ∙
STM – 16
Сурет 2. Тікелей мультиплексирлеу
|
Тікелей мультиплексирлеу арқылы STM-N ағынын N STM-1 ағындарын, түрлендіру арқылы алуға болады. N ∙ STM-1 → STM-N, где N = 16, 64, 256.
Тікелей мультиплексирлеуде байттардың алмасуы пайдаланылады.
Каскад арқылы мультиплексирлеу
STM-1 {1} STM-1 {2} STM -1 {3} STM-1 {16}
∙ ∙ ∙ ∙ ∙
STM-4{1} STM-4 {4}
STM-16 Сурет 3. Каскад аралық мультиплексирлеу арқылы STM-16 қалыптастыру. |
Сонымен 4 ∙ STM – 1 → STM-4; 4 ∙ STM – 4 → STM-16; 4 ∙ STM-16 → STM-64; 4 ∙ STM-64 → STM-256.
Каскад арқылы мультиплексирлеу кезінде байт топтарының алмасуы болады.
Сонымен
Цикл STM-1 периоды Т = 125 мкс, беру жылдамдығы В = 155520 кбит/с және 2430 байттан тұрады оның – 2349 ақпараттық жүктеме үшін, 81- қызмет сигналдары.
Цикл STM-N 2430 ∙ N байттан тұрады, ұзындығы Т = 125 мкс және беру жылдамдығы 155520 ∙ N кбит/с.

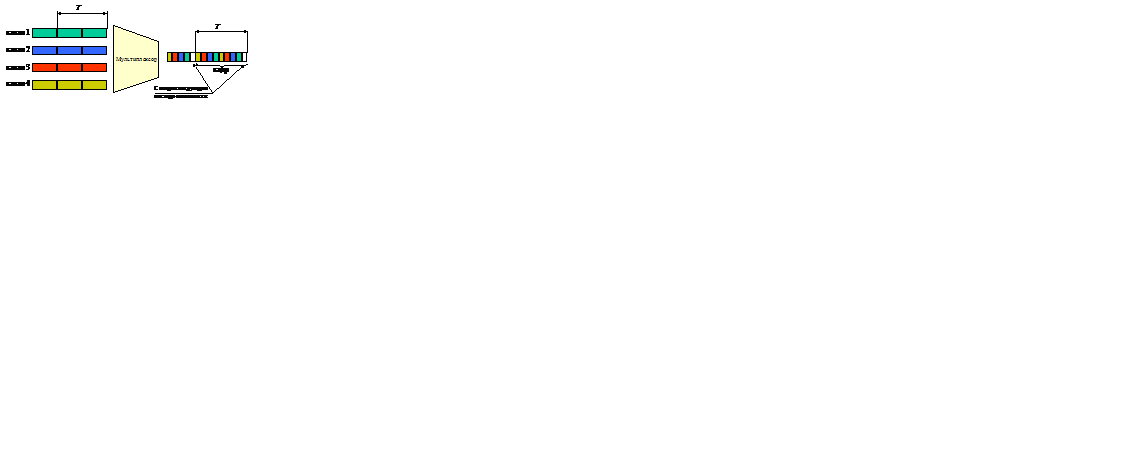

Сурет 4 Уақыт арқылы каналдарды бөлу арқылы мультиплексирлеу схемасы
SDH желі элементтерінің (М, Рег, Кросс-коннектор, коннектор) орындайтын негізгі функциялары:
§ виртуальді контейнерлерді РОН басындағы ақпаратқа қарай маршрутизациялау;
§ виртуальді контейнерлерді консолидациялау немесе біріктіру;
§ ағындарды нүктеден бірнеше нүктелерге трансляциялау;
§ виртуальді контейнерлерді тасымалдау сервис түріне немесе ағындарға байланысты сорттау немесе қайта топтау;
§ виртуальді контейнерлерді ендіру/шығару.
SDH желісінің негізгі функционалды модулі болып мультиплексер табылады. SDH мультиплексердің екі негізгі түрі бар: терминалды мультиплексер және енгізу/шығару мультиплексері.
Терминальды мультиплексор (TM) PDH және STM сигналдарын STM-N агрегатты ағындарына мультиплексерлеу және демультиплексерлеу үшін қажет (SDH-те оны трибутарлы немесе интерфейс компоненттері деп атайды). Ол сонымен қатар локальді коммутацияны қамтамасыз етеді бір трибутарлы интерфейстен басқа трибутарлы интерфейске қосу арқылы. ADM -ендіру /шығару мультиплексор кірісінде ТМ кірісіндегідей интерфейстер жиынтығы болады, олар екі STM-N агрегатты ағындарын береді (шығыс және батыс деп аталатын). Мультиплексорлардан плезиохронды және синхронды сигналдарды бөліп немесе STM-N ағынына қосылу мүмкіндігін тудырады, ал қалған сигналдың пайдалы жүктеме бөлігі ары қарай қондырғылардан транзит болып өтеді. Бұл өзіндік қалпына келтіретін шеңбер құрылымын жасауға мүмкіндік тудырады. (Self Healing Ring — SHR), авария болған жағдайда автоматты түрде бұзылған бөлікті немесе желі элементтерін айналып өтіп коммутация жасайды.
5 Сурет – Синхронды мультиплексор (SMUX): ADM енгізу/шығару ТМ терминалды мультиплексор
6 Сурет – Синхронды мультиплексор (SMUX): Ішкі коммутатор жүйесіндегі ADM - енгізу/шығару мультиплексері
Мультиплексор өзіндік кіріс арналарын коммутациялау мүмкіндігі бар.
Регенератор мультиплексердің жағдайы сияқты бір кіріс арнасы бар оптикалық триб STM-N және бір немесе екі агрегатты шығыс (6сурет).
Регенератор SDH жүйесіндегі сигналдарды қалпына келтіріп, желі түйіндерінің ара қашықтығын ұзарту үшін пайдаланылады. Бұл қашықтық сигналдың беру ортасының өшу дәрежесіне және беру-қабылдау жабдықтарының параметрлеріне байланысты. Толқын ұзындығы 1310 нм бірмодалы оптикалық кабельде 15-40 км, ал ұзындығы 1550 нм үшін 40-110 км.
7 Сурет – Регенератор жүйесіндегі мультиплексор
8 Сурет – Локалды коммутатор жүйесіндегі енгізу/шығару мультиплексері
10 SDH желісінің топологиясы «Сақина»
Топология «Сақина» SDH желісін бірінші екі деңгей арқылы (STM-1 и STM-4) құру кезінде кеңінен пайдаланылады. Бұл схемада бір бағыттағы немесе екі бағыттағы трафиканы беру үшін ендіру/шығару мультиплексорлары сақина болып қосылады. Сақина топологиясының кеңінен пайдалануы, оның негізінде құрылған желінің бұзылғанан кейін, өзіндік қалпына келтіру қабілетіне байланысты.
| АМ1 + 16Е1 қосымша модулімен |
|
Сурет 5 Сақина топологиясының схемасы
11 Мультиплексирлеу алгоритімі
Бұл алгоритм, AU және ТУ сілтегіш өңдеу блоктар (меңзер) өңдеу жүзеге асырылады. Сонымен қатар, келесі процестер: SDH (SDH) салыстыру. Сигнал онлайн SDH виртуалды контейнер жүктемені тапсырыс. Сандық таратылым VC сәйкес осы рәсімге пайдалану.Синхронды және асинхронды SDH.
SDH - тығыздау (SDH Multiplexing). бірнеше сигналдар жолдарын үйлестіру тәртібі жоғары ретті жолында немесе жоғары ретті мультиплекс бөліміне бірнеше сигнал деңгейі жолдарын төменгі тәртібін тегістеңіз. көрсеткі Жоғарыда нөмірлері біріккен ағындарының санын көрсетеді.
SDH - туралау (SDH туралау). көлік бірлік немесе әкімшілік ақпарат шегініс жүктеме циклын енгізілетін арқылы рәсімі цикл желі қабатының қызметі басынан басталады. рәсім динамикалы жүктеме ТУ немесе AU жылдамдығы мен фаза өзгерістер өтеуге мүмкіндік береді.
Бұл алгоритм аралық мультиплексирования кез-келген деңгейі STM-1 ағындарының ағыны STM қалыптастыруға мүмкіндік береді. Мысалы, ол компонент кез келген комбинациясы E1, E3, Е4 тікелей STM-4 және STM-16 ағымын алуға болады.
Сондай-ақ, алгоритм құрылымында қазіргі STM-0, айтарлықтай арзан бір-Тақтаны мультиплексорға жасау үшін мүмкіндігінше қол желісінде SDH технологиясын пайдалану кеңейтеді 21 ағыны E1, бар болып табылады.
G.7O8 ұсыныс желілік байланыстарды мынадай ережелер белгiленсе, сондықтан белгілілері алгоритмі, түрлі компонент сигналдар түрінде STM-N-ның белгісіздік мүмкіндік береді:
- AU-3, бірінші артықшылықты тобының негізінде - AU-4 негізінде, және басқа да олардың бірі AUG бірлестіктерінің, бірге. AUG AU-3 негізделген, деңгейі VC-3 немесе Tug-2 (жүктеме байланысты) demultiplexed керек, және қайтадан AUG Tug-3 → VC-4 → AU-4 жолында жиналған;
- Көлік ЕП-11 және ТУ-12, ТУ-артықшылық 11 ретінде пайдаланылуы мүмкін, ол үшін VC-11 бірлестіктердің, бірге. Осылайша VC-11 ТУ-12, VC-11 айырбастау → VC-12 тасымалданатын болады.
Кіші Қорытындылар
SDH аралас ағыны ITU-T, 3.2-суретте көрсетілген тығыздау құрылымы қабылдаған сәйкес келеді. Осы құрылымға жеткізілетін құрамдас сигнал, контейнерге енгізіледі, содан кейін операциялар арқылы орналастыру және туралау тығыздау жиынтық модуль STM айналады.
SDH тығыздау құрылымы сіз мүмкіндік береді:
- барлық қолданыстағы иерархиялар PDH, ұялы банкомат, сондай-ақ басқа да сигналдар мен суреттердің сигналдарды біріктіру;
- кіріс /шығыс компонент кез келген аралық станциясында қадам мультиплекс тәртібі жоқ каталогтардан ағып жүзеге асыру
- аралық тығыздау STM-1 жоқ STM-N қалыптастыру;
- STM-0 21 · E1 бар генерациялау.
14 Синхронды ағындарын қорғау Функционалдық әдістері
SDH технологиясының негізгі артықшылықтарының бірі, тіпті оның біреуі істен шыққан жағдайда (өте қысқа уақыт ондаған миллисекунд ішінде) жоғары салдарынан ТОБЖ пайдалануға оның жұмыс істеу сенімділігін, сондай-ақ сақтау немесе қалпына келтіру мүмкінді
жылдам қалпына қамтамасыз ету үшін әр түрлі әдістері бар:
Желілік секция брондау 1 + 1 және 1: 1 (. Төменде түсініктеме қараңыз) жолы әртүрлілікті;
- Өзін-өзі қалпына келтіру сақина желілерін ұйымдастыру, 1 + 1 артық және 1: 1;
- Терминал жабдықтар резервтеу схемасы 1: 1 және N: 1;
- Істен түйінді айналып арқылы желісін қалпына келтіру үшін;
- Жедел ауыстырып пайдалану.
Бұл әдістер екеуі де бөлек және аралас қолданылуы мүмкін.
Бірінші жағдайда, екі тораптары арасындағы сигналдар бір мезгілде таратылады екі интервалдан жүрісі (жүз пайыз артық болған), байланысты.
- резервтеу 1 + 1 - сигналдар талданады және үздік корреляциялық параметрлері бар бір таңдалады;
- резервтеу - 1: 1 балама бағыттар басым болады - төмен және жоғары, төмен саланың басым ыстық күту режимінде, оған ауысу авариялық сигнал арқылы қосылыды

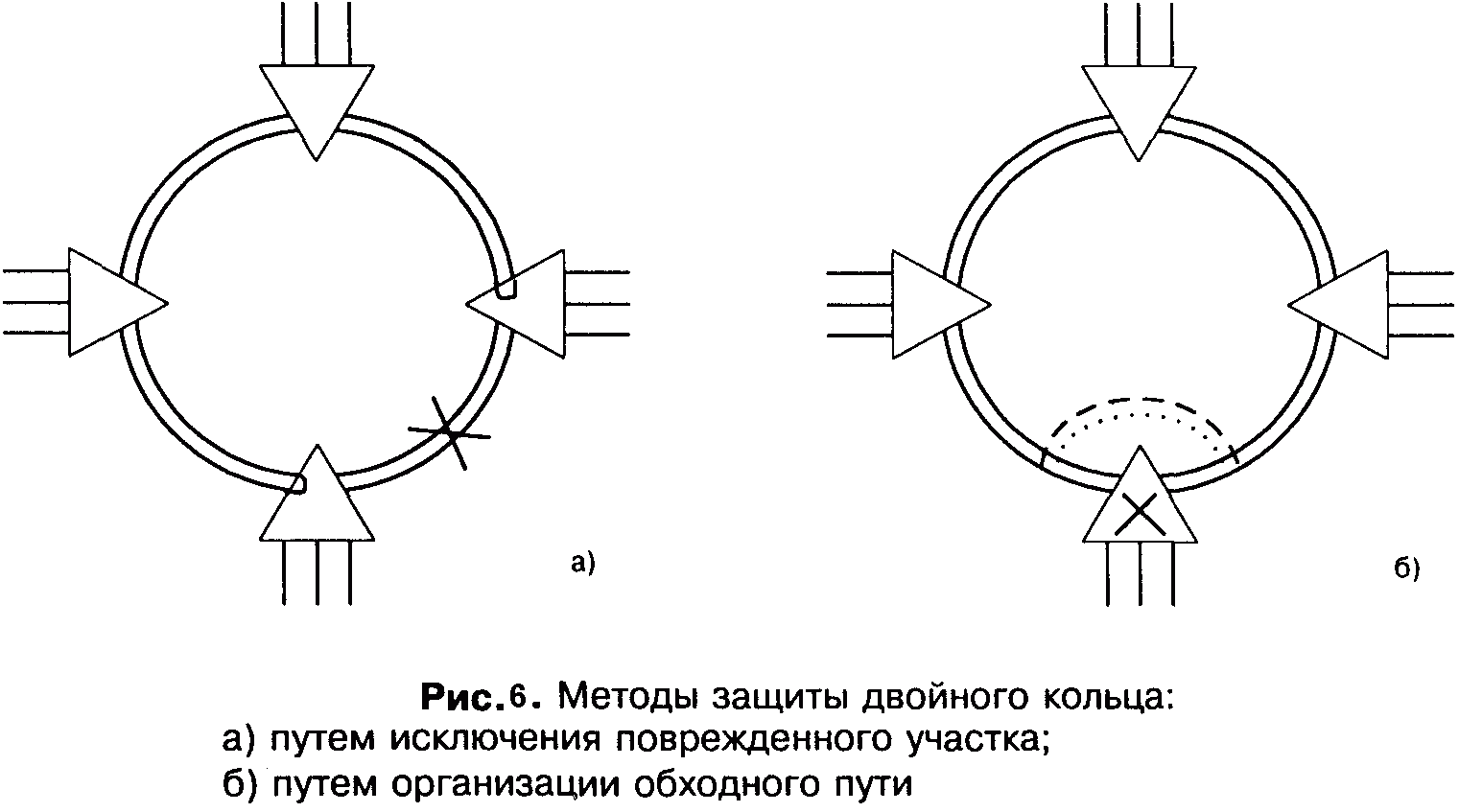

Екі талшықтардан (топология «қосарланған сақина») немесе төрт талшықтардан (екі қос сақина) бар ұйымдастырылуы мүмкін топология түрі «сақина» пайдалана отырып, SDH желісінде Екінші жағдайда, ең көп таралған.
1 типті + 1 сәйкес қос жолы қорғау сақина, ол екі жолмен ұйымдастыруға болады.
бірінші жолы - әр түрлі сақина берілетін, tribnyh блоктар ТУ-н кем қорғауды пайдаланады. Барлық негізгі трафик бір бағытта (мысалы, сағат тілімен) беріледі.Мультиплексорға құрылғыны алған кезде, басқа мультиплексорға жіберілген болса, сәтсіздікке сақина бірі, бақылау жүйесінде бар, үздіксіз автоматты түрде сақина бақылайды басқа сақина блок таңдайды. Бұл қорғау сақина сипаттағы айналасында таратылады және әдісі қос сақина ұйымдастыру әдісі деп аталады.
Екінші жолы - бұл қауіпсіздік - сигнал басты бағыты, екінші ретінде пайдаланылатын бір отырып, екі қарама-қарсы бағыттарда (шығыс және батыс) беріледі, сондықтан бағыты қорғау ұйымдастырылуы мүмкін. Бұл әдіс артындағы негізгі сақина ауысу үшін бас тартқан жағдайда пайдаланады және ұйымдастыру қос қос сақина арқылы деп аталады. Бұл жағдайда блоктар бастапқыда ТУ-н бастапқы сақина ғана қол жеткізуге болады. Негізгі тізбектің орындамаған жағдайда жаңа сақина қалыптастыру, ақаулы бөлімінде (6-сурет) шекарасы орын және қорғаныш сақина алады. Бұл жабу мультиплексорға тиісті жағында агрегаттың таратқыш және қабылдағыш бөлігін жабар, әдетте кері байланыс контуры енгізу байланысты.
Tribnyh интерфейстердің кезінде резервтеу есебінен үшінші жағдайда, қалпына келтіру тиімділігі.
Бұл әдіс кеңінен қолданылады SDH tribnyh картасын 2 Мбит / с қоя аппаратының таралуда (4: 8, 1: 1, 12: STM-1 немесе 16 1: 1 немесе 3 STM-4 1), әдетте 10 мс-ден аспайды, ол кезекпен ауысқан кезде және, мұндай кросс-Connect блоктар мен жүйелер басқару және резервтік держава ретінде ең маңызды ауыстырылатын бірлік, резервтеу.
Төртінші жағдайда, мұндай резервтеу ретінде пайдаланылады, және (блоктар біріктіру деңгейінде) бүкіл жүйесінің өнімділігі есебінен зақымдалған тұйықталу құрастыру пайдалануға жою дейін төмендейді. Осылайша, басқару жүйесі SDH мультиплексоры әдетте жиынтық блогының ағыны бас тартқан жағдайда мультиплексорға өткен өткізіп береді аралап ұйымдастыру мүмкіндігі беріледі
Қоғамдық желілерде немесе ұялы желілеріне түрі тән бесінші жағдайда, желілік түйіндер байланыстыратын кабель алшақтықты туындаған бұзылған жағдайда жүзеге асырылады жедел өзгеру кросс-қосылады, немесе түйін сәтсіздік келісілген сызықтық тізбек іргелес қайта құру (кіріс немесе шығыс орнатылған) желісін бөлімдер мен тиісті кросс-Connect
1-4
Теориялық сұрақтар
1 Мультиплексирлеу. SDH-тегі мультиплексирлеу ерекшеліктері.
Мультиплексор. Основным функциональным модулем сетей SDH является мультиплексор.
Мультиплексоры SDH выполняют как функции собственно мультиплексора, так и функции устройств терминального доступа, позволяя подключать низкоскоростные каналы PDH иерархии непосредственно к своим входным портам. они являются универсальными и гибкими устройствами, позволяющие решать практически все перечисленные выше задачи, т.е. кроме задачи мультиплексирования выполнять задачи коммутации, концентрации и регенерации. Это оказываеться возможным в силу модульной конструкции SDH мультиплексора - SMUX, при которой выполняемые функции определяются лишь возможностями системы управления и составом модулей, включённых в спецификацию мультиплексора. Принято, однако, выделять два основных типа SDH мультиплексора: терминальный мультиплексор и мультиплексор ввода/вывода. Терминальный мультиплексор TM является мультиплексором и оконечным устройством SDH сети с каналами доступа, соответствующим трибам доступа PDH и SDH иерархии (рис.3.1.). Терминальный мультиплексор может либо вводить каналы, т.е. коммутировать их со входа трибного интерфейса на линейный выход, или выводить каналы, т.е. коммутировать с линейного входа на выход трибного интерфейса. Мультиплексор ввода/вывода ADM может иметь на входе тот же набор трибов, что и терминальный мультиплексор (рис.3.1.). Он позволяет вводить/выводить соответствующие им каналы. Дополнительно к возможностям коммутации, обеспечиваемым ТМ, ADM позволяет осуществлять сквозную коммутацию выходных потоков в обоих направлениях, а также осуществлять замыкание канала приёма на канал предачи еа обоих сторонах ("восточный" и "западный") в случае выхода из строя одного из направлений. Наконец, он позволяет (в случае аварийного выхода из строя мультиплексора) пропускать основной оптический поток мимо него в обходном режиме. Всё это даёт возможность использовать ADM в топологиях типа кольца.
SDH желісінің негізгі функционалды модулі болып мультиплексер табылады. SDH мультиплексердің екі негізгі түрі бар: терминалды мультиплексер және енгізу/шығару мультиплексері.
Терминальды мультиплексор (TM) PDH және STM сигналдарын STM-N агрегатты ағындарына мультиплексерлеу және демультиплексерлеу үшін қажет (SDH-те оны трибутарлы немесе интерфейс компоненттері деп атайды). Ол сонымен қатар локальді коммутацияны қамтамасыз етеді бір трибутарлы интерфейстен басқа трибутарлы интерфейске қосу арқылы. ADM -ендіру /шығару мультиплексор кірісінде ТМ кірісіндегідей интерфейстер жиынтығы болады, олар екі STM-N агрегатты ағындарын береді (шығыс және батыс деп аталатын). Мультиплексорлардан плезиохронды және синхронды сигналдарды бөліп немесе STM-N ағынына қосылу мүмкіндігін тудырады, ал қалған сигналдың пайдалы жүктеме бөлігі ары қарай қондырғылардан транзит болып өтеді. Бұл өзіндік қалпына келтіретін шеңбер құрылымын жасауға мүмкіндік тудырады. (Self Healing Ring — SHR), авария болған жағдайда автоматты түрде бұзылған бөлікті немесе желі элементтерін айналып өтіп коммутация жасайды.
5 Сурет – Синхронды мультиплексор (SMUX): ADM енгізу/шығару ТМ терминалды мультиплексор
6 Сурет – Синхронды мультиплексор (SMUX): Ішкі коммутатор жүйесіндегі ADM - енгізу/шығару мультиплексері
Мультиплексор өзіндік кіріс арналарын коммутациялау мүмкіндігі бар.
1.C-n – Контейнер;
2.VC-n – Виртуальді контейнер;
3. TU-n – Транспортты блогін;
4. TUG-n – Топтық транспорттық блогін;
5. AU-n – Административтік блогін;
6. AUG – Топтық административтік блогін.
| VC-4 |
| C-4 |
| TUG-3 |
| TUG-2 |
| TU-12 |
| TU-3 |
| VC-11 |
| VC-3 |
| VC-12 |
| C-3 |
| C-12 |
| C-11 |
| STM-N |
| AUG |
| AU-4 |
| DS1: 1.5 |
| Мбит/сек |
| E4: 140 |
| Мбит/сек |
| E1: 2 |
| Мбит/сек |
| E3: 34 |
| Мбит/сек |
| Теңестіру |
| Бейнеленуі |
| Мультиплекстеу |
| C-n — |
| контейнер |
| VC-n — |
| виртуалды контейнер (VC-n = C-n + POH) |
| TU-n — |
| трибутарлы блок |
| (TU-n = VC-n + TU_PTR) |
| AU-n — |
| әкімшілік блок (AU-n = VC-n + AU_PTR) |
| TUG — |
| трибутарлы блоктар тобы |
| AUG — |
| әкімшілікті блоктар тобы |
| x N |
| x 1 |
| x 3 |
| x 1 |
| x 7 |
| x 3 |
| TU-2 |
| VC-2 |
| DS3: 45 |
| Мбит/сек |
| x 1 |
| TU-11 |
| x 4 |
| AU-3 |
| STM-0 |
| VC-3 |
| x 3 |
| x 1 |
| x 7 |
| C-3 |
| DS2: 6.3 |
| Мбит/сек |
Сурет 1.
STM-1 детальді құрылым схемасын қарастырайық.
1қадам Барлығы С-12 контейнерін құрастырудан басталды. 32-байтты сандық тізбек түрінде келіп түседі. Бұл тізбекке құрастыру процесінде процесінде түзету биттері қосылады. Сонда С-12 контейнерінің мөлшері 34 Байтқа тең, яғни 2 байт қосылды.
2қадам Келесі С-12 контейнеріне ұзындығы 1 Байтқа тең маршртты тақырыпша VC-12 РОН қосылып, вертуальды VC-12 контейнері құрастырылады, мөлшері 35 Байтты.
3қадам Вертуальды нұсқаушы TU-12 PTR ұзындығы 1 байт болатын контейнерді вертуальды контейнеріне VC-12 қосылып, ұзындығы 36 байтқа тең TU-12 трибты блогы құрастырылады.
4қадам TU-12 трибты блоктарының дәйектілігі қортынды кезінде байт-мультиплексирлеу 3:1 TUG-12 тобының трибты блогына айналады, яғни ұзындығы 108 байт (36*3=108) TUG-2 (құрылымын 9*12 байтты фрейм ретінде көрсетуге болады).
5қадам TUG-2-ден 7:1, қортындыда жағдайда трибты блоктар тобы TUG-3 құрылады, фреймді ұзындықта 756 байт (108*7=756) 9*84фрейміне сәйкес келеді. дәйектіліктер блогы TUG-3 құрылады.
Ескертулер Шын мәнісінде TUG-3, 9*86 фрейміне сәйкес келеді, ең басында қосылатын екі бағанда (2*9 байтты) көрсеткіш нөл индукатциясынан тұратын-NPI және бос алаңның тіркелуі-FS. Қортынды жағдайда TUG-3 формуласы мына түрге ауысады TUG-3=7*TUG-2+NPI+FS TUG-3, TUG-3 индексі FS ажыратылу үшін, әртүрлі құрылымдарда қолданылады. Бұл бйнелерге TUG-3 ұзындығы 774 байтты береді (7*108+3+15=774), яғни 9*86 байтты фрейміне сәйкес келеді.
Сурет 2
Сурет 3
6қадам Алынға дәйектілік қайта байт-мультиплексирлененеді 3:1, қортынды жағдайды TUG-3 блогының дәйектілігі құрылады, яғни жыйнақталған ұзындықта 2322байт (774*3=2322)
7қадам Жоғарғы деңгейдегі вертуальды контейнерге 9 байтты РОН қосылады (маршрутты тақырып), сонда ұзындығы 2331 байтты фреймге әкеледі (2322+9=2331).
Ескертулер Шын мәнісінде VC-4, 9*261 фрейміне сәйкес келеді, бір бағаннан (1*9байт) РОН тұратын құрылым. Екі бағанды тіркелген бос алаңның FS және үш TUG-3 блокты мультиплексирлеу қортындысында алынған. Қортынды жағдайда жағдайда қалыптасқан формула VC-4 мына түрге айналады:VC-4=3*TUG-3+POH VC-4+POH VC4+FSVC-4. Әдетті жағдайда тізбектелген VC-4 ұзындығы 2349 байтты бар (3*774+9+2*9=2349), яғни 9*261байт фрейміне сәйкес келеді.
8қадам VC-4 тобына AU-4PTR ұзындығы 9 байтты көрсеткіш қосылып AU-4 құрылады, да ол
AUG тобын өзгеріссіз құрайды. Бұған секционды тақырыпша SOH қосылады да STM-1синхронды транспорттық модульдың ұзындығы 2430 байтты немесе 9*270байтты фрейм түрінде 8 кГц жиілікте қайталануда 155,52 Мбит/с жылдамдығына сәйкес келетін құрылымы құрылады. орындалады.
2 SDH желісінің топологиясы.
54 SDH желісінің топологиялары. Схемаларын сызып түсіндіріңіз.
SDH желісін құру кезіндегі бірінші мәселе, ол топологияны дұрыс таңдау.
Ол үшін желіні жобалау кезінде бірнеше кезеңдерден өту керек:
- берілген топологияға сәйкес желі түйіндерінің құрылымдарын таңдау есептері;
- басқару желілерін қалыптастыру
- синхрондау.
Топология тұрлері:
1. Нүкте-нүкте
2. Сызықты тізбек
3. Жұлдыз
4. Сақина
Топология « Нүкте-нүкте» (1 сурет) бұл қарапайым топология, регенераторы бар немесе жоқ оптикалық байланыс кабельдерімен қосылған екі терминальды мультиплексордан тұрады. Мультиплексорлердің әр қайсысы трибутарлық ағындардың Е1, Е2 және т.б. концентраторы сияқты әсер етеді. Бұл топология жоғарғы жылдамдықты магистральдық каналдар арқылы көп ағынды мәліметтерді беру үшін кеңінен қолданылады. Бұл топология резервтеусіз және 100 пайызды резервтеу схемасы түрінде іске асырылады, негізгі және резервті агрегаттық каналдары пайдаланылады.
Сурет 1. Нүкте-нүкте топологиясының схемалары
Негізгі арнаның істен шығуы кезінде желі ондаған миллисекунт санаулы уақытта резервтіге ауысады. Ол «тізбекті сызықты тізбек» топологиясы үшін негізгі болып табылады, өйткені оны резервтеу мен «сақина» топологиясының жаңа нұсқасы ретінде қарастыруға болады.
Топология «Сызықты тізбек» кейбір жол нүктелерінің тармақталу мүмкіндігінің болуына байланысты пайдаланылады, бұл жағдайда каналдарды ендіріп және шығару үшін байланыс жолы бойына ендіру/шығару мультиплексорларын қосу арқылы іске асырылады.
Сурет 2. Сызықты тізбек топологиясының схемалары
Резервтеусіз схема
1+1 типті резервтеуі бар күрделі схема
Сурет 3 Сызықты тізбек топологиясының схемалары
«Жұлдыз» топологиясында желінің бір түйіні (кросс-коннектор) трафиктің бөлігін басқа алыстағы түйіндерге, ал қалған бөлігін тұтынушы терминалдарға бөлу арқылы концентратор немесе хаб ролін атқарады.
MUX
MUX SMUX ADM
MUX
Сурет 4 Жұлдыз топологиясының схемасы
Топология «Сақина» SDH желісін бірінші екі деңгей арқылы (STM-1 и STM-4) құру кезінде кеңінен пайдаланылады. Бұл схемада бір бағыттағы немесе екі бағыттағы трафиканы беру үшін ендіру/шығару мультиплексорлары сақина болып қосылады. Сақина топологиясының кеңінен пайдалануы, оның негізінде құрылған желінің бұзылғанан кейін, өзіндік қалпына келтіру қабілетіне байланысты.
| АМ1 + 16Е1 қосымша модулімен |
| 1.
|
Сурет 5 Сақина топологиясының схемасы
3.. PDH кемшіліктері. SDH-тің артықшылығы.
SDH стандарты - синхронды цифрлы иерархия,жоғарғы өнімді, жоғарғы жылдамдықты оптикалық байланыс желісі. Бұл синхронды цифрлы иерархия қарапайым, экономикалық жағынан тиімді және байланыс желісінің иілгіш инфрақұрылымы. Плезиохронды цифрлы иерархия (ПЦИ) құрылымының дамуына және беру жылдамдықтарының артуына байланысты ПЦИ (РDH)-ңкемшіліктері пайда бола бастады.
Оның негізгі кемшіліктері – сигналдың құрамында желіні басқаратын жабдықтың болмауы және жоғарғы жиілікті ағындардан негізгі сигналды бөліп алудың қиындығы.
ПЦИ (РDH)- жүйесіндегі ағындар шындығында, негізгі 2 Мбит/с сигналды 140 Мбит/с ағыннан бөліп алу үшін, біріншіден 140 Мбит/с ағындарды толығымен бөліп, содан кейін басқа деңгейдегі сигналдарды
(-140, 34, 8 Мбит/с) жылдамдықтарына байланысты 1 суретте көрсетілген схема бойынша бөледі.
Е1 Е2 ЕЗ Е4
1 сурет Ағындардың бірігу және бөліну схемасы.
Бұл ыңғайсыз және қымбат, сандық ағындарының беру жылдамдығы жоғары болған сайын ол қымбаттайды. Сондықтан 80 жылдардың ортасында цифрлық беру жүйесі үшін жаңа стандартты жасау мүмкіндігі туды. 1986 жылы маусым айынан бастап SDH стандартын жасауға кірісті.
Стандартты жасау мақсаты, ол талшықты оптикалық беру жүйесіне жалпы стандарт жасау, желілік операторлардың қарапайым, экономикалық жағынан тиімді және иілгіш жұмысын желілермен қамтамасыз етуі. Бірінші стандарт 1988 жылы SDH стандарты 6.707, 6.708 и 6.709 бекітілді.
Бұл стандарттар транспорттық жүйенің ерекшеліктерін және синхронды мултиплексірлеу әрекетіне негізделген фунционалдық мүмкіндіктерін анықтайды.
PDH пен SDH жүйелерінің бір-бірінен айырмашылықтары
PDH
- Синхронизация тірек генераторынсыз
- Мултиплексирлеу асинхронды
- Мултиплексирлеу бит арқылы
- Уақтылы синхронизация бит арқылы оң келістіру
- Беру жылдамдығы 140 Мбит/с
SDH
- Желідегі синхронизация тірек генераторы арқылы
- Мултиплексирлеу синхронды
- Мултиплексирлеу байт арқылы
- Уақытылы синхронизация байт арқылы оң / нольдік/ теріс келістіру
- Беру жылдамдығы 155,52 Мбит/с жоғары
PDH ерекшеліктері
- PDH –тің иерархиялық циклі аз артық элементті. Олар желіні басқару және беру сапасын тереңдетіп бақылау үшін қосымша каналдар жоқ (қарастырылмайды).
- PDH – те сызықтық сигналдарға стандарт жоқ, PDH аппаратураларында сигналдың дірілдеуі жеткіліксіз нормаланған.
- PDH жолында негізгі ағындардан субағындарын аралық пункіттерде бөліп алу және оларды ендіру қиын (топтық сигналдарды көптепкішектерге бөлу арқылы қамтаматсыз етеді).
- Әртүрлі PDH –тің ЦТЖ сипатамаларың бір-бірінен айырмашылығы бар, сондықтан глобалді желіні құру қиынға соғады.
SDH – құрылымы болашақта дамуына, мүмкіндігі бар жүйе, себебі оның жылдамдығын арттыруға болады PDH және SDH жүйелерінің концепциясы және сигнал құрылымы бір-біріне ұқсас. Негізгі айырмашылығы – оның терминологиясы мен төменгі деңгейдегі сигналында. PDH және SDH иерархиясы бір-бірімен SDH жүйесінде PDH ағындарын мультиплексірлеу және демультиплексірлеу процедурасын орындау арқылы байланысады.
4.. SDH желісінің топологиясы «нүкте-нүкте».
SDH желісін құру кезіндегі бірінші мәселе, ол топологияны дұрыс таңдау.
Ол үшін желіні жобалау кезінде бірнеше кезеңдерден өту керек:
- берілген топологияға сәйкес желі түйіндерінің құрылымдарын таңдау есептері;
- басқару желілерін қалыптастыру
- синхрондау.
Топология тұрлері:
5. Нүкте-нүкте
6. Сызықты тізбек
7. Жұлдыз
8. Сақина
Топология « Нүкте-нүкте» (1 сурет) бұл қарапайым топология, регенераторы бар немесе жоқ оптикалық байланыс кабельдерімен қосылған екі терминальды мультиплексордан тұрады. Мультиплексорлердің әр қайсысы трибутарлық ағындардың Е1, Е2 және т.б. концентраторы сияқты әсер етеді. Бұл топология жоғарғы жылдамдықты магистральдық каналдар арқылы көп ағынды мәліметтерді беру үшін кеңінен қолданылады. Бұл топология резервтеусіз және 100 пайызды резервтеу схемасы түрінде іске асырылады, негізгі және резервті агрегаттық каналдары пайдаланылады.
Сурет 1. Нүкте-нүкте топологиясының схемалары
29-32
29жауап. SDH төменгі жылдамдықтағы цифрлық сигналдарды жоғарғы жылдамдықтағыға мултиплексірлеуді және ақпаратты жоғарғы тиімділікте беруді қамтамасыз етеді. SDH жүйесі PDH және басқа да қызмет сигналдарын беруге, соның ішінде кең жолақты цифрлық желілер қызметін интеграциялау (Broadband Integrated Services Digital Network, B-ISDN), асинхронды тасмалдау тәсілін пайдаланады (Asynchronous Transfer Mode, ATM).
Жаңа цифрлық иерархия әр түрлі жоғарғы жылдамдықтағы цифрлық ағындарды тасымалдау үшін құрылған және мұнда ағындар 155,520 Мбит/с және одан жоғарғы жылдамдықта біріктіріледі және бөлінеді. Біріктіру тәсілдері синхронды болғандықтан, бұл иерархия синхронды цифрлық иерархия (Synchronys Digital Hierarchy-SDH) деп аталады.
Аппаратура SDH программа арқылы басқарылады және өзінде түрлендіру, беру, оперативті алып-қосу, бақылау және басқару жабдықтары болады. Бұл желінің архитектурасы және басқаруды ұйымдастыруы өзгерген.
Жауап
