Классический метод последовательного счета при построении АЦП (сущность, область применения, особенности, достоинства, недостатки, время преобразования)

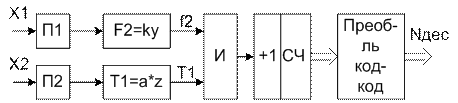

Метод последовательного счета, при котором входная аналоговая величина уравнивается суммой одинаковых и минимальных эталонов, называемых квантами. Момент равенства входной величины и суммы эталонов определяется с помощью одного сравнивающего устройства. Результат преобразования характеризуется числом квантов, используемых при преобразовании. Это число квантов представляется в виде последовательного единичного кода и с помощью счетчика преобразуется в позиционный двоичный код (ПДК). Сущность: (1), где N – десятичное значение кода; Т1 – длительность временного интервала, заполняемого частотой f2 для получения цифрового эквивалента: либо пропорционального значению одной из величин Т или f, либо пропорц-го произведению двух величин Т и f.

1) Этот метод применяется для измерения временных интервалов. Для этого необходимо сформировать код N_Tx, используя образцовую частоту f₀, она формируется кварцевым генератором.

«+» классического метода – измерения временных интервалов производится быстро, т.е. время измерения равно Т_х; стабильность, т.е. независимость от внешних условий погрешности измерения, простота конструкции.

«-» при измерении малых временных интервалов с большой точностью нельзя воспользоваться этим методом, т.к. в этом случае должны быть очень быстродействующие импульсные элементы.

2) Для измерения средних и высоких частот используют формулу . Т.е. формируют стабильный временной интервал и заполняют его импульсами измеряемой частоты.

«-» на низкой частоте резко возрастает время измерения.

3) Погрешность квантования по уровню %.
