Этап 2.Создание геометрической схемы

Создание рамы

В окне Создание плоских фрагментов и сетей с помощью меню Схема_ Создание_ Регулярные фрагменты и сети задаем:

· Шаг вдоль первой оси: Шаг вдоль второй оси:

L(м) N L(м) N

5 1 3 2.

4 1

· Остальные параметры принимаются по умолчанию (рис.3).

Затем в поле ввода Координаты первого узла снимаем флажок Указать курсором и задаем координаты привязки в пространстве первого узла фрагмента:

Х(м) Y(м) Z(м)

0 6 0.

После этого задаем координаты привязки в пространстве первого узла нового фрагмента (рис.4):

Х(м) Y(м) Z(м)

0 12 0.

Выводим на экран номера узлов пункт меню Опции_Флаги рисования

В диалоговом окне Показать перейдим на вторую закладку Узлы и установливаем флажок Номера узлов _ Перерисовать.

Создание плиты перекрытия 1-го этажа

В диалоговом окне Создание плоских фрагментов и сетей перейдим на закладку Генерация плиты. Установливаем флажок в поле Указать курсором на узел № 4 (узел окрасился вмалиновый цвет и в диалоговом окне отобразились его координаты).

В таблице диалогового окна (рис.5) задаем параметры плиты перекрытия:

Шаг вдоль первой оси: Шаг вдоль второй оси:

L(м) N L(м) N

0.50 18 0.50 24.

Рис.5 «Создание плиты перекрытия 1-го этажа»

Корректировка схемы

Для выделения горизонтальных стержневых элементов большей длины вызываем диалоговое окно ПолиФильтр из меню Выбор_ПолиФильтр _ Фильтр по геометрии КЭ (рис.4.5) и задаем параметы:

· в раскрывающемся списке Критерий выбераем Длина стержня;

· включаем радио-кнопку Дискретно, и вводим задаем значение 5.

Рис.6 «Создание плиты перекрытия 1-го этажа»

Вызоваем диалоговое окно Добавить элемент с помощью меню Схема_ Корректировка_ Добавить элемент _ Разделить на N равных частей (рис.7) и задаем значение N = 10.

Рис.6 Диалоговое окно«Добавить элемент»

Для выделения горизонтальных стержневых элементов меньшей длины в диалоговом окне Фильтр по геометрии КЭ задаем значение 4 – Применить.

В диалоговом окне Добавить элемент задайте N = 8 – Применить.

Рис.7 Выделение стержневых злементов

Упаковка схемы

С помощью меню Схема_Корректировка_Упаковка схемы вызоваем диалоговое окно Упаковка. В этом окне щелкаем по кнопке – Подтвердить (упаковка схемы производится для сшивки совпадающих узлов и элементов, а также для безвозвратного исключения из расчетной схемы удаленных узлов и элементов).

Добавление элементов балок и плиты покрытия

Вызоваем диалоговое окно Добавить элемент с помощью меню Схем_ Корректировка_Добавить элемент при установленных флажках Указать узлы курсором и Учитывать промежуточные узлы добавляем стержни между узлами № 4 и 460, № 32 и 19, указав последовательно курсором на эти пары узлов (при этом между ними протягивается резиновая нить).

Вызоваем диалоговое окно ПолиФильтр с помощью меню Выбор_ ПолиФильтр и переходим на предпоследнюю закладку Сечения и отсечения (рис.8).

В этом окне для выбора секущей плоскости включите радио-кнопку XOY

указываем курсором любой узел перекрытия первого этажа (узел окрашивается в черный цвет) – Применить.

Вызоваем диалоговое окно Копирование объектов из меню Схема_ Корректировка_Копировать выбранные объекты перейдим на вторую закладку Копирование по одному узлу (рис.9) указываем на узел № 4.

После этого указываем курсором в тот узел, куда требуется скопировать фрагмент (узел привязки – крайний левый верхний узел рамы №5).

Создание диафрагмы

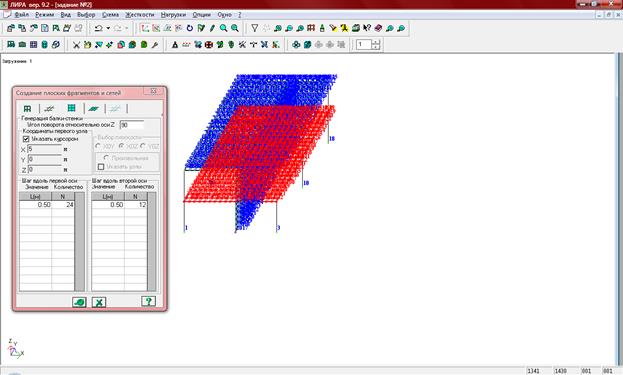

Вызываем диалоговое окно Создание плоских фрагментов и сетей с помощью меню Схема_Создание _ Регулярные фрагменты и сети. Перейдим на закладку Генерация балки-стенки в поле Угол поворота относительно оси Z вводим значение 90 градусов.

Указываем курсором на узел № 2 (узел окрасился в малиновый цвет и в диалоговом окне отобразились его координаты).

В таблице диалогового окна задаем параметры диафрагмы:

Шаг вдоль первой оси: Шаг вдоль второй оси:

L(м) N L(м) N

0.5 24 0.5 12. – Применить (рис.10).

Снимаем выделение с узлов и элементов с помощью пункта меню Выбор_ Отмена выделения и переходим в проекцию на плоскость XOZ с помощью пункта меню Вид_ Проекция на плоскость XOZ

После выполнения пункта меню Выбор_Отметка вертикальных элементов с помощью курсора выделяем колонны в месте расположения диафрагмы.

Вызоваем диалоговое окно Добавить элемент с помощью меню Схема_ Корректировка_Добавить элемент в этом окне перейдим на закладку Разделить на N равных частей и задаем N = 6 – Применить.

Переходим в изометрическую проекцию представления расчетной схемы с помощью меню Вид _ Изометрия _ Создание фундаментной плиты.

Вызоваем диалоговое окно Создание плоских фрагментов и сетей с помощью меню Схема_ Создание_Регулярные фрагменты и сети в этом окне переходим на закладку Генерация плиты.

Снимаем флажок Указать курсо ром в поле ввода Координаты первого узла и задаем координаты привязки в пространстве первого узла фрагмента:

Х(м) Y(м) Z(м)

-0.5 -0.5 0.

В таблице диалогового окна задаем параметры фундаментной плиты:

Шаг вдоль первой оси: Шаг вдоль второй оси:

L(м) N L(м) N

0.5 20 0.5 26.– Применить (рис.11).

Снимаем флажок Номера узлов в диалоговом окне Показать – Перерисовать. С помощью меню Схема_Корректировка_Упаковка схемы вызоваем диалоговое окно Упаковка – Подтвердить.

На рис.12 представлена полученная расчетная схема.
