Расчет пространственного каркаса здания с фундаментной плитой на упругом основании

Цели и задачи:

· продемонстрировать процедуру построения расчетной схемы;

· показать технику задания нагрузок и сейсмического воздействия;

Исходные данные:

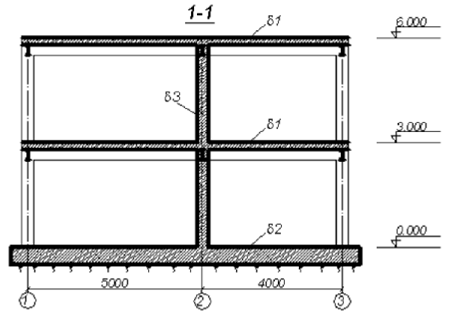

Схема каркаса показана на рис.1.

Рис.1. Схема каркаса здания

Пространственный каркас c фундаментной плитой на упругом основании с коэффициентом постели С1 = 1000 т/м3.

Материал рамы – сталь, материал плит и диафрагмы - железобетон В30. Расчет производится для сетки 18 х 24.

Нагрузки:

загружение 1 – собственный вес;

загружение 2 – постоянная равномерно распределенная g1 = 1.5 т/м2, приложенная на перекрытия1-го и 2-го этажей; постоянная равномерно распределенная g2 = 2 т/м2, приложенная на основание;

загружение 3 – снеговая g3 = 0.08 т/м2.

загружение 4 – сейсмическое воздействие. Сейсмичность площадки 7 балов, категория грунта 1. Неблагоприятное направление сейсмического воздействия – вдоль меньшей стороны здания.

Сечения элементов рамы:

балки – двутавр с параллельными гранями полок типа Б (балочный), профиль 30Б1;

колонны – двутавр с параллельными гранями полок типа К (колонный), профиль 35К1;

плиты перекрытия толщиной 200 мм;

диафрагма толщиной 300 мм; основание – фундаментная плита толщиной 500 мм.
