Принцип действия огнетушителя

⇐ ПредыдущаяСтр 13 из 20Следующая ⇒

После приведения огнетушителя в действие, рабочий газ поступает в корпус огнетушителя и вытесняет порошок, который по сифонной трубке поз. 11 подается в полость клапана. При нажатии на ручку привода клапана поз. 9 происходит открытие клапана поз. 7 и выброс порошка через гибкий шланг.

Принцип работы головки поз. 2 позволяет выпускать порошок порциями. Порошок, попадая на горящее вещество, изолирует его от кислорода воздуха.

Данные огнетушители относятся к группе огнетушителей, у которых газ находится в отдельном баллоне высокого давления, размещенном внутри корпуса. Такие огнетушители менее трудоемки в эксплуатации, имеют более простую конструкцию, но требуют более повышенной герметичности.



Технические характеристики огнетушителей порошковых

(транспортный вариант)

Наименование показателей Значение показателей
ОП-5ТМ ОП-10ТМ
Марка огнетушащего порошка П-2АП, Пирант-А, Пирант-АН, ПСБ-3М, Вексон-АВС
Масса огнетушащего вещества, кг 3,8 8,5
Огнетушащая способность при тушении модельного очага пожара кл. А 2А 3А
кл.В,(м2) 1,73 (55В) 2,8 (89В)
Длина струи огнетушащего вещества, м 4,0 4,0
Продолжительность подачи огнетушащего вещества, с   12,0
Источник рабочего газа ХИГ
Материал корпуса Металл
Диапазон рабочих температур, оС от минус 50 до плюс 50
Габаритные размеры, мм Высота 390 Диаметр 175 Высота 440 Диаметр 150
Масса огнетушителя полная, кг 8,8
Средний срок службы, лет

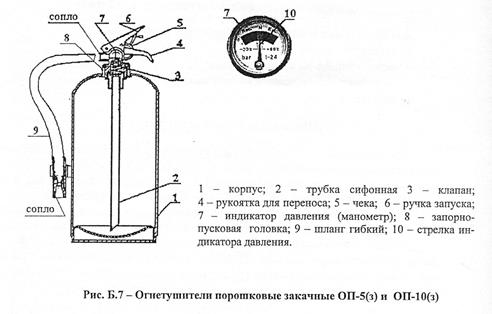

Б.3.3 Устройство огнетушителей порошковых закачных ОП-5(з) и ОП-10(з) приведено на рис. Б.7.
