Лабораторная работа №3

Измерение стекла показателя преломления стекла при помощи микроскопа

Цель работы: измерение показателя преломления стекла при помощи микроскопа.

Оборудование:

1. Микроскоп, имеющий микрометрическое перемещение тубуса;

2. Стеклянная пластинка с чёрной меткой на одной из поверхностей;

3. Чистая пластинка из исследуемого стекла;

4. Пластинка из исследуемого стекла с метками на обеих поверхностях;

5. Зеркальная пластинка из исследуемого стекла с меткой на чистой поверхности;

6. Микрометр.

Методика измерений

Если посмотреть на предмет, находящийся под стеклянной пластиной, то вследствие преломления света он кажется находящимся несколько выше, чем в действительности.

Установим связь между показателями преломления стекла n, толщиной пластинки d и величиной кажущегося поднятия точки S, находящейся в соприкосновении с нижней поверхностью пластинки. При этом будем предполагать, что глаз находится на той же нормали к плоскостям, которая проходит через точку S '.

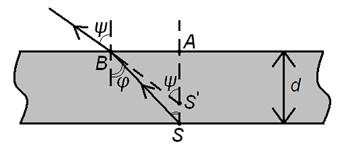

Рассмотрим ход луча SB (см. рисунок), направленного под малым углом φ к нормали.

Преломившись в точке B, он выходит в воздух под углом ψ, определяемым из уравнения

(1).

Наблюдателю кажется, что рассматриваемый луч, а также и другие близкие к нормали лучи, исходят из точки S '. Интересующая нас величина кажущегося поднятия а равна разности AS-AS '. Из треугольников ASB и AS’B следует:

; (2)

, (3)

откуда , или ; (4)

так как , то ,

При малости углов и отношение их тангенсов может быт заменено отношением синусов .

Воспользовавшись (1), получим

(5).

Таким образом, зная толщину пластинки и величину кажущегося поднятия, можно определить показатель преломления. Определение кажущегося поднятия производится при помощи микроскопа, имеющего винт для точного (микрометрического) перемещения тубуса.

Здесь возможны три несколько отличных друг от друга способа, причём во всех случаях достигается максимальная точность результатов тогда, когда микроскопический объект находится в центральной части поля зрения.

Способ 1. Получив резкое изображение объекта, покрывают его стеклянной пластинкой и путём перемещения тубуса восстанавливают резкость изображения.

Разность отсчётов обоих положений тубуса равна кажущемуся поднятию объекта.

Показатель преломления вычисляется по формуле .

Объектом может служить точка, поставленная на какой-либо стеклянной пластинке, накрываемой затем пластинкой из исследуемого стекла.

Результаты измерений занесите в таблицу:

Способ 2. На предметный столик кладётся пластинка, на поверхности которой нанесены одна над другой маленькие метки (точки); верхняя из меток должна быть полупрозрачной. Переходя от наблюдения верхней метки к наблюдению нижней, мы как бы опускаем наблюдаемый объект на толщину пластинки.

Однако, нижняя метка, как уже было показано, кажется приподнятой на величину a. Таким образом, нижняя метка кажется отстоящей по нормали от верхней не на толщину, а лишь на расстояние d-a, на которое нужно опустить тубус. Обозначив величину перемещения тубуса для этого случая буквой b, получаем из (2) .

Результаты измерений занесите в таблицу:

Способ 3.

1. Положите на предметный столик зеркальную пластинку, имеющую зеркальный слой на нижней поверхности, а метку – на верхней.

2. Установите последовательно микроскоп на изображение метки и её зеркальное отражение.

Этот способ совершенно аналогичен предыдущему, но здесь расстоянием между обоими объектами нужно считать двойную толщину пластинки; ясно, что и перемещение тубуса b ' должно в этом случае быть вдвое больше, чем в предыдущем, если толщина обеих пластинок одинакова.

3.Результаты измерений занесите в таблицу:

4. Вычислите погрешности.

5. Сравните полученные результаты.

Контрольные вопросы:

1. Как влияет толщина пластинки на точность определения коэффициента преломления описанным способом?

2. Как связан показатель преломления среды и скорость распространения света в ней?

3. При каких условиях справедлива формула ? Выведите её.

4. Выведите формулы погрешностей.

5. Почему для измерений нельзя использовать наиболее, как казалось бы, выгодную толщину?

Список литературы:

1. Матвеев А.Н. Оптика: Учебное пособие для физ. спец. вузов. – М.: Высш. шк., 1985.-351с.

2.Савельев И.В. Курс общей физики 3-е изд., испр.-м.: Наука, - т.2: Электричество и магнетизм. Волны. Оптика. 1988. 496с.

3. Элементарный учебник физики: в трех томах, т.3:Колебание и волны. Оптика. Атомная и ядерная физика./Под ред. Г.С.Ландсберга – 12-е изд.-М.: ФИЗМАТХИТ, 2000.-656с.
