Геометрическая оптика и дифракция





Законы геометрической оптики достаточно точны, если длину
Рис. 5.1. Рис. 5.2.   Бипризма – это два совмещенных клина с малым углом между гранями (рис. 5.1.). Если пучок света падает на бипризму, то лучи, прошедшие через бипризму, будут разнесены на угол . Если свет выходит из точечного источника , то после бипризмы получаем пучки света, выходящие из двух мнимых источников и , разнесенных на расстояние . (5.1) Поместив после бипризмы экран Э2 (рис. 5.2), будем наблюдать на нем интерференционную картину в виде чередующихся темных и светлых полос. Ширина полосы: . (5.2) Ширина зоны интерференции (область перекрытия пучков, прошедших через две половины бипризмы): (5.3) Число полос в зоне интерференции: . (5.4)   Задание. Измерение ширины интерференционной полосы,

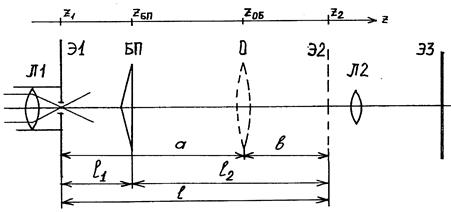

расстояния между мнимыми источниками и длины волны излучения лазера Рис.5.3.   Схема опыта приведена на рис. 5.3. Входная линза-конденсор Л1 (модуль 5) формирует «точечный источник», бипризма БП дает интерференционную картину в объектной плоскости Э2 линзы Л2 микропроектора (модуль 2). Картина наблюдается в увеличенном виде на экране Э3 установки (на рисунке игнорируется излом лучей зеркалом микропроектора).     Эксперимент 1. Проверив юстировку, установите на оптическую скамью конденсор (модуль 5) вблизи излучателя, двухкоординатный держатель (модуль 8) с бипризмой Френеля (объект 11) на расстоянии 3 – 6 см от конденсора и микропроектор (модуль 2) на отметку 67 см. 2. Разместив объектив (модуль 6) между бипризмой и микропроектором, найдите его положения, при котором на экране установки получается изображение 2-х мнимых источников, формируемых бипризмой. По шкале на экране измерьте координаты изображений мнимых источников x 3 и х 4. Измерьте также расстояние от конденсора до объектива а и расстояние от объектива до микропроектора b.
