Преобразование блок-схем на язык Геракл

Созданные в MS VISIO блок-схемы алгоритмов управления преобразуются в текст на языке ГЕРАКЛ программой Алгоритмы_Visio_Геракл. В дальнейшем текст алгоритма на языке ГЕРАКЛ преобразуется в программу на языке DELPHI, а также в визуальную программу на языке автоматного программирования SFC среды технологического программирования IsaGraf.

Программа Алгоритмы_Visio_Геракл выполняет преобразование в текст на языке ГЕРАКЛ только одной блок-схемы, созданной на первой странице документа Алгоритм MS VISIO. Для преобразования любой другой блок-схемы нужно предварительно изменить порядок страниц, сделав нужную страницу первой.

В последующих иллюстрациях показан описанный процесс преобразования блок-схемы алгоритма в текст на языке ГЕРАКЛ. Преобразуемые алгоритмы управления записываются в текстовый файл Алгоритмы.

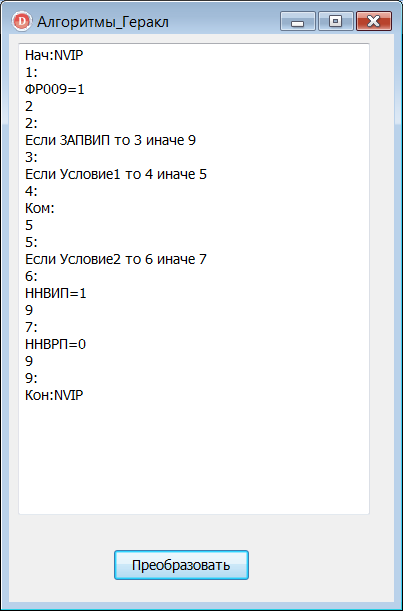

В окне программы Алгоритмы_Visio_Геракл представлен алгоритм NVIP на языке ГЕРАКЛ. Он записан также в текстовый файл Алгоритмы.

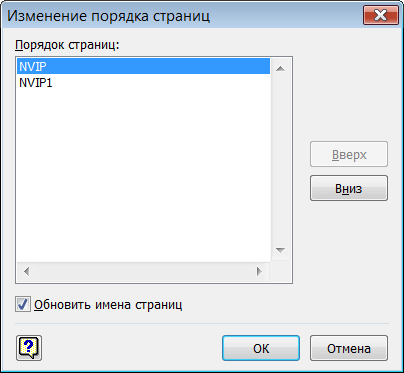

Закрываем программу, ставим на первое место нужную страницу (алгоритм NVIP1), выходим с сохранением из MS VISIO, снова запускаем программу.

Не очень удобно, но на каждой итерации можно работать с блок-схемами, а также редактировать при необходимости текстовый файл Алгоритмы.

В окне программы Алгоритмы_Visio_Геракл представлен алгоритм NVIP1 на языке ГЕРАКЛ. Он дописан также в текстовый файл Алгоритмы.
