Ввод данных модели

Для ввода данных комплексной логической модели БУ из ТЗ в автоматическом режиме используются:

· Блок – схемы алгоритмов управления;

· Таблица алгоритмов формирования логических функций;

· Таблица разрядов слов данных;

· Таблица команд управления;

· Таблица программных таймеров;

· Таблица сигналов срабатывания таймеров;

· Таблица распайки внешних соединителей.

Данные, представленные в блок-схемах алгоритмов и перечисленных таблицах, содержат практически неизбежные синтаксические и логические ошибки, выявление и устранение которых и является основной задачей приложения «Гиперсистема». При этом синтаксические ошибки должны исправляться в основном на этапах построения модели УУ, а логические ошибки – на этапах моделирования УУ в рабочих (штатных) и аварийных (нештатных) режимах.

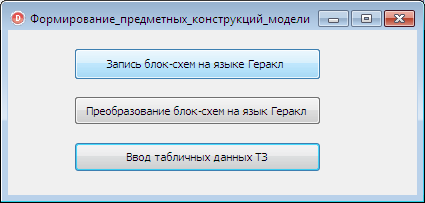

Ввод данных из ТЗ и формирование из них предметных конструкций модели выполняется программой Формирование предметных конструкций модели.
