Параметри процесу стиску
Процес стиску характеризується показником політропи стиску, температурою, тиском, теплоємністю робочого тіла у процесі стиску.
Величина показника політропи стиску n1 визначається на основі дослідних даних залежно від ступеня стиску і температури в кінці стиску Та; для карбюраторних двигунів:
n1=(к1– 0,01 )…(к1 – 0,04 ),
де к1 – показник адіабати стиску, який залежить від ε і Та. Визначаємо з номограми (рисунок 1).
Для ε = 8 і Та =342,4 К к1 =1,377. Приймаємо для розрахунків n1 =1,377 – 0,037 = 1,325.
Тиск в кінці процесу стиску визначаємо за формулою:
р с = ра·
= 0,088·81,325=1.384МПа.
Температуру робочого тіла в кінці процесу стиску визначаємо за формулою:
Т с =Та·
=342,4 · 81,325-1 = 673.036 К.
Розрахункові значення величин рс і Тс для сучасних бензинових двигунів внутрішнього згоряння знаходяться у межах рс = 0,9…2,0 МПа, Тс =600…800 К.
Для визначення середніх мольних теплоємностей у залежності від температури використовуємо формули.
Таким чином, середня мольна теплоємність в кінці процесу стиску при сталому об’ємі для окремих компонентів становить:
–повітря
=20,6+0,002638·tс = 20,6+0,002638· 400,03= 21.655кДж/(кмоль·К),
де tc =(Tc- 273 )° C = (673.03 – 273)=400,03°C;

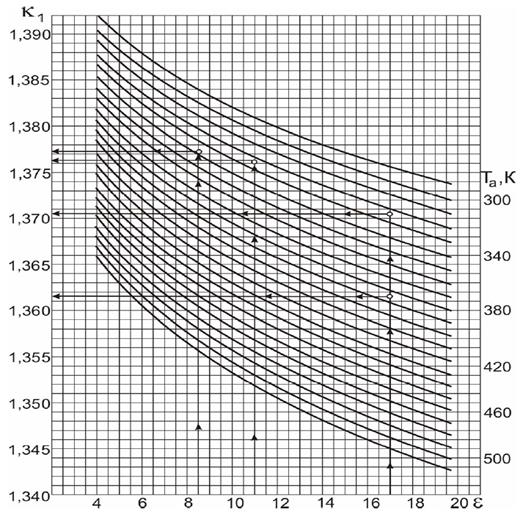

Рисунок 1.1- Номограма параметрів процесу стиску
–вуглекислий газ СО2
=27,941+0,019· tс – 0,0000055· t2с = =27,941+0,019·400,03– 0,0000055·(400.03)2 = 34.661 кДж/(кмоль·К);
–окис вуглецю
= 20,597+0,00267· tс = 20,597+0,00267·400,03 =
= 21.665 кДж/(кмоль·К);
–водяна пара
= 24,953+0,005359· tс = 24,953+0,005359·400,03 =
= 27.097 кДж/(кмоль·К);
–водень
= 20,684+0,000206· tс + 0,000000588· t2с = =20,684+0,000206·400.03 + 0,000000588·(400.03)2 = 20.861 кДж/(кмоль·К);
–азот
= 20,398+0,0025· tс = 20,398+0,0025·400.03 =
= 21.398кДж/(кмоль·К).
Середню мольну теплоємність в кінці процесу стискування при сталому об’ємі для залишкових газів визначаємо за формулою:
Отже,
=1/0,486·(0,049·34.661 +0,025 ·21.665 +0.06 ·27.097 +
+0.013 ·20.861 + 0,339 ·21,398)= 23.438 кДж/(кмоль·К).
Cередню мольну теплоємність робочої суміші mcv’ (свіжий заряд + залишкові гази) визначаємо за формулою:
де mcv - мольна теплоємність свіжого заряду приймається рівній теплоємності повітря,
mc”v - мольна теплоємність залишкових газів, в свою чергу визначається як теплоємність суміші з урахуванням частки та теплоємностей її складових. Отже, при a<1:
кДж/(кмоль·К).
За формулою, яку наведено в [1], середнє значення теплоємності у процесі стиску:
mcv = 20,16 + 1,74·10-3· Тс =20,16 + 1,74·10-3·763,03 = 21.488 кДж/(кмоль·К).
Таким чином, отримане середнє значення теплоємності робочої суміші знаходиться у існуючих межах
= 20…25 кДж/(кмоль·К).
Визначаємо кількість молів залишкових газів (кмоль):
Визначаємо кількість молів газів в кінці процесу стиску до згоряння(кмоль):
Мс = М 1 +Мг.
Мс = 0,438 + 0,026 = 0.464.
