Цель работы:Построить изображение, применяя команды Выдавливать и Вращать

Тело вращения (бутылка) в AutoCad 2011.

Ход выполнения работы:

  1. Откроем AutoCad 2011 иустановим рабочее пространство 3D-моделирование.

  1. Выберем Полилинию. Отведем влево – 200мм, вверх – 600мм. Затем указжем направление в сторону, набираем 250, tab 60.

  1. Сделаем активным режим Орто, укажем направление вверх 270 мм, влево 20мм, вверх 30мм.
  2. Выберем Сопряжение и укажем радиусы сопряжения согласно рисунку.

  1. Затем выберем Смещение на 20 мм, указываем контур бутылки и щелкаем слева от него.

  1. Соединим незамкнутые линии с помощью отрезка.
  2. Сделаем из этого одну замкнутую полилинию. Для этого введем в командной строке команду:

  1. Выделим оставшиеся линии, нажмем Enter.



Затем еще раз Enter.

Контур фигуры стал цельным.

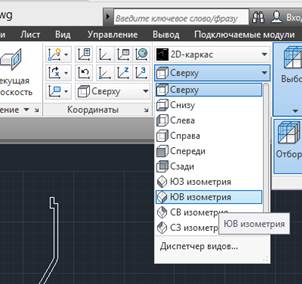

  1. Выберем

Получим

  1. Затем выберем команду Вращать

  1. Выберем объект, затем Enter.
  2. Зададим начальную и конечную точки оси вращения.

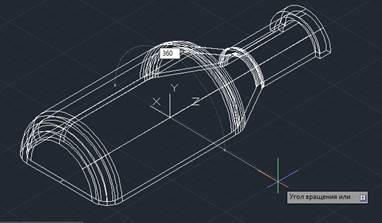

  1. Укажем угол вращения 360 градусов.



  1. Применим

Готовое изображение выглядит следующим образом.



  1. Покрутим бутылку, выбрав Непрерывную орбиту.
