Настройка параметров рабочего пространства

Система автоматизированного проектирования AutoCAD в инженерной графике

Занятие 9.

Трехмерное моделирование

Ø Настройка параметров рабочего пространства

Ø Создание трехмерных моделей

· Каркасные модели

Упражнение 9.1

Настройка параметров рабочего пространства

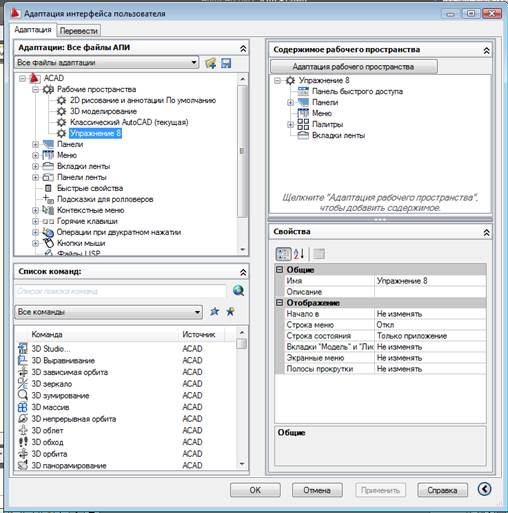

Для создания рабочего пространства используется команда меню Сервис Адаптация Интерфейс или Сервис Рабочие пространства Адаптация. Команда вызывает диалоговое окно Адаптация интерфейса пользователя (рис. 9.1).

Рис. 9.1

В левой части окна выберите строку Рабочие пространства и вызовите контекстное меню щелчком правой кнопки мыши. Выберите Новое рабочие пространство. Вместо Рабочие пространство1 введите имя создаваемого пространства. После этого в правой части окна нажмите кнопку Адаптация рабочего пространства. Наименование пространства и его составные элементы подсветятся синим цветом. В левой части окна разверните список Панели, установите флажки напротив следующих панелей инструментов: Моделирование, 3D Навигация, Слои, Стандартная, Вид, Рабочие пространства. В правой нижней части диалогового окна в поле Свойства определите положение панели Моделирование как Слева, остальных панелей как Сверху. Аналогично выберите пункты главного меню, которые будут присутствовать в данной конфигурации (в левой части окна разверните список Menus и установите флажки напротив необходимых пунктов). Нажмите Ок. Выйдите из раздела Адаптация пользовательского интерфейса.
