Тракт промежуточной частоты

При проектировании селективных систем тракта ПЧ будем руководствоваться ослаблением на краях полосы и избирательностью по соседнему каналу:

Т.к. один из поддиапазонов (ДВ) уже внес существенное ослабление на краях полосы в преселекторе то:

, результат: » -1 Дб,

Т.к. один из поддиапазонов (КВ) не добавляет избирательности по соседнему каналу то:

, результат: » -28 Дб.

Ослабление будем обеспечивать отстраиваясь от промежуточной частоты на величину ,

где - большая из полос пропускания поддиапазонов, ычислено по формуле (2.3).

Для решения поставленной задачи селективную систему тракта ПЧ, будем искать в виде:

,

где n₂ – число двухконтурных полосовых фильтров;

n₁ – число одиночных контуров в тракте ПЧ.

Задавшись числом и типом селективных систем тракта ПЧ: n₂ = 2, n₁ = 2, можно определить пару реализуемых значений параметров системы: d_э и h_дв. На рисунке 2.9 показана область допустимых значений h и 1/d_э.пч, при которых обеспечивается заданное ослабление на краях полосы пропускания тракта ПЧ.

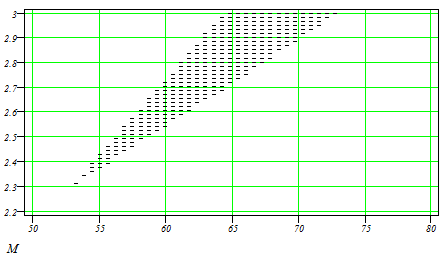

Рисунок 2.9 – Область допустимых значений h_пч и 1/d_э.пч, обеспечивающих

заданное ослабление на краях полосы пропускания тракта ПЧ.

Выбираем одну из возможных пар значений: h_пч» 2.7, d_э.пч » 1/62.

При этих значениях кривая избирательности для тракта ПЧ, соответствующая выражению (2.14), приведена на рисунке 2.10.

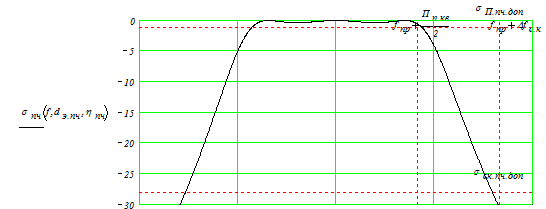

Рисунок 2.10 – Резонансная кривая контуров тракта ПЧ (Дб)

Ослабление сигнала в тракте ПЧ:
