Затухание контуров преселектора ДВ диапазона

Исходя из величины коэффициента перекрытия (2.1) принимаем решение о преселекторе с перестраиваемыми по частоте контурами.

Определим основные колебательные системы:

Обобщенная расстройка

Резонансная кривая одиночного контура

Резонансная кривая двухконтурного полосового фильтра (ДПФ)

При малой зависимости от частоты по диапазону входного сопротивления УРЧ: ,

зависимость эквивалентного затухания от частоты, при заданном эквивалентном затухании на минимальной частоте диапазона, согласно рекомендации [4]:

Эквивалентное затухание на минимальной частоте диапазона выберем из соображения обеспечения заданного ослабления на краях полосы пропускания преселектора. Распределим ослабление на краях полосы следующим образом:

, .

В качестве рабочих рассмотрим два варианта построения избирательных систем преселектора:

· Одноконтурная входная цепь и одиночный контур на выходе УРЧ:

В этом случае для обеспечения заданного ослабления на краях полосы пропускания

необходимо выбрать эквивалентное затухание на максимальной и минимальной

частотах диапазона »5, » 2, при этом для обеспечения заданной избирательности по зеркальному каналу потребуется f_пр=1.6 М гц, что в свою очередь приведет к селективной системе в тракте ПЧ с затуханием»50 Дб/октаву (~ восемь LC - систем).

Для понижения промежуточной частоты необходимо увеличивать эквивалентную добротность контуров преселектора, что для данной селективной системы приведет к ослаблению на краях полосы пропускания менее – 2 Дб.

Принимаем решение использовать в преселекторе ДПФ.

· Одноконтурная входная цепь и двухконтурный полосовой фильтр на выходе УРЧ:

Для получения максимально плоской вершины, согласно рекомендации [3], принимаем эквивалентное затухание одиночного контура в два раза больше эквивалентного затухания каждого из контуров ДПФ. При этом для обеспечения заданного ослабления на краях полосы пропускания и избирательности по зеркальному каналу, остается две степени свободы: эквивалентное затухание на минимальной частоте диапазона и обобщенный параметр связи между контурами ДПФ. Выберем эти параметры исходя только из обеспечения заданного ослабления на краях полосы пропускания, а затем определим необходимую f_пр, для обеспечения избирательности по зеркальному каналу.

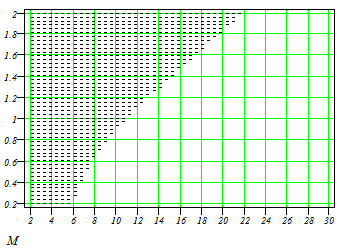

Область допустимых значений h =f(1/d_э.дв.min), обеспечивающих заданное ослабление на краях полосы пропускания, приведена на рисунке 2.2. Согласно данным рисунка 2.2, выбираем значения искомых параметров:

h_дв=2, =21, при этом согласно формуле (2.11) » 9.

Выражение для избирательной системы ДВ диапазона:

,

где

- вычислено по формуле (2.9);

- вычислено по формуле (2.10);

- вычислено по формуле (2.11);

Резонансная кривая контуров ДВ диапазона (2.12), настроенных на минимальную частоту (наихудший случай при обеспечении заданного ослабления на краях полосы пропускания), приведена на рисунке 2.3
