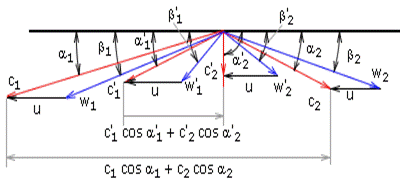

Конструкция и треугольники скоростей для двухвенечных ступеней

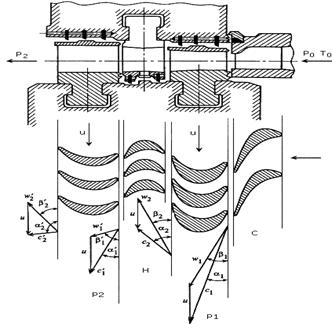

Проточная часть двухвенечной ступени

(решетки: C – сопловая, Р1 – рабочая первого венца, Н – направляющая, Р2 – рабочая второго венца)

. относительный лопаточный КПД для двухвенечной ступени

Геометрические характеристики решеток.

а) б) в)

Фрагмент кольцевой турбинной решетки (а), геометрические характеристики сопловых (б) и рабочих (в) лопаток (каналов) соответствующих решеток

d _пер – периферийный диаметр решетки; d_ср – средний диаметр; d_кор – корневой диаметр; l – высота лопаток; b₁, b₂ – хорды сопловой и рабочей лопаток; t₁, t₂ – шаги установки сопловых и рабочих лопаток в соответствующих решетках турбинной ступени; B₁, B₂ – ширина сопловой и рабочей решеток; b_у,, a_у, -углы установки. Углы направления входных кромок лопаток называют скелетными и обозначают a₀^ск и b₁^ск. шаг решетки,который равен t₁ =pd₁/z и аналогично для рабочей решетки.
