Порядок выполнения

⇐ ПредыдущаяСтр 3 из 5Следующая ⇒








1. Построить план (схему) участка в масштабе 1:5 000.

2. Запроектировать первый фермерский участок.

2.1. Вычислить площадь треугольника «1-2-3» по координатам и по углу и сторонам.

По координатам:

2Р=1312.17*(1246,90-1360,29)+ 1429,72*(1360,29-1392,54)+ 1604,11*(1392,54-1246,90) = 38727,1541 м2

Р=1,939357705 га



По сторонам и углу между ними:

Р= · S(1-2) · S(2-3) · sinβ2



Р= 0,5*S1-2*S2-3*sinβ2=0,5*208,012*187,160*sin 90°52’32,3”= 19463,4897 м2



Р=1,94634897

2.2. Найти S и дирекционный угол линии 1-3.



1 - 3
х1 1312,17
y1 1392,54
Х3 1604,11
У3 1360,26
α 353º41º25,4º
S1,3 295,719



2.3. Наметить треугольник «1-3-А», проведя из точки 1 линию, перпендикулярную к линии ОМС2-316-1.

2.4. По дирекционным углам вычислить углы в треугольнике и определить длины сторон.

3 - 2 3 - 1
х1 1604,11 х1 1604,11
y1 1360,29 y1 1360,29
х2 1429,72 х2 1312,17
у2 1246,90 у2 1392,54
α 213º01΄56˝3 α 173º41΄46˝4
S1,2 208,012 S1,2 293,716



b3=a3-2-a3-1=213º01΄56˝3-173º41΄46˝4=39º20΄09˝9

b1=1º46΄39˝6

bА = 138º53΄10˝5

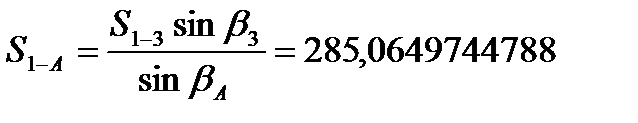

По теореме синусов:

; м

; м

Координаты точки А:

м

м

2.5.Вычислить площадь треугольника «1-3-А».

Ртреуг=1/2* S3-А*S1-3*sinb3=1307,523916783377 м2





2.6. Запроектировать трапецией недостающую площадь I-го фермерского участка

1 – ОМС2-316
х1 1312,17
y1 1392,54
х2 1384,96
у2 1905,18
α 81º55΄06˝8
S1,2 517,782

Р=53600-19363,57705=34236,42295

b3=a1-3-a3-4- =353º41΄46˝4 -91º514΄29˝8 -180°=82°27`16,6``

b1= -a1-3+a1-ОМС2-316=261º55΄06˝8 -173º41΄46˝4 =88°13`20,4``

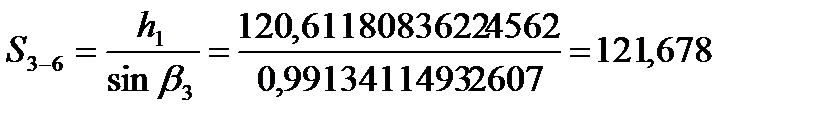

м

м

м



2.7. Вычислить координаты точек 5 и 6 и проконтролировать проектирование, вычислив по координатам площадь I-го фермерского участка.

Для точки 5:

м

м

Для точки 6:

м

м



Площадь фигуры «1-3-6-5»:

№ Координаты
Х Y
  1312,17 1392,54
  1604,11 1360,29
  1601,474 1481,927
  1314,446 1511,954
Р 34239,796

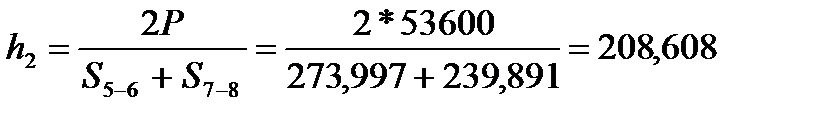

3. Запроектировать трапецией площадь II-го фермерского участка, вычислить координаты точек и проконтролировать площадь, вычислив ее по координатам.

b6=b3=82°27`16,6``

b5=b1=88°13`20,4``

м

м

м

Для точки 7:

м

м

Для точки 8:

м

м



№ Координаты
Х Y
  1329,135 1512,024
  1601,473 1481,939
  1596,91 1692,42
  1358,475 1718,659
Р 53611,783



Р=5,36 га



4. Запроектировать площадь III-го фермерского участка.

4.1. Определить площадь треугольника «4-7-8» по координатам и для контроля по двум сторонам и углу между ними.

По координатам:

№ Координаты
Х Y
  1358,475 1718,659
  1596,91 1692,42
  1595,96 1736,32
Р 5221,185



Р=5221,185=0,52 га

По сторонам и углу между ними:

8-4 7-8 7-4
х1 1596,91 х1 1358,475 х1 1358,475
y1 1692,42 y1 1718,659 y1 1718,659
х2 1595,96 х2 1596,91 х2 1595,96
у2 1736,32 у2 1692,42 у2 1736,32
α 91º,14΄22˝9 α 353º,43΄12˝2 α 4º,15΄11˝1
S1,2 43,910 S1,2 239,874 S1,2 238,141





b8=b6=82°27`16,6``

P=1/2*S7-8*S4-8*sinb8=5221,165м2

Р =0,52 га

4.2. Вычислить по координатам дирекционный угол и горизонтальное проложение линии 4-7.



4-7
х1 1595,96
y1 1736,32
х2 1358,475
у2 1718,659
α 187º36º57º
S1,2 240,567



4.3. По теореме синусов вычислить стороны треугольника «4-7-В». Затем, по сторонам и углам вычислить его площадь (с контролем).

b8=b6=82°27`16,6``

b7=b5=88°13`20,4``

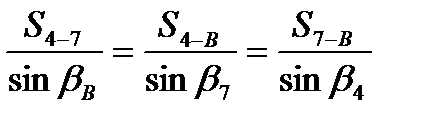

По теореме синусов:

bВ=180°-88°13`20,4``=91°46`39,6``

b7=88°13`20,4``-(360°-353°41`46,4``+ 4°15`11,1``)=77°40`55,7``

b4=180°-77°40`55,7``=10°32`24,7``

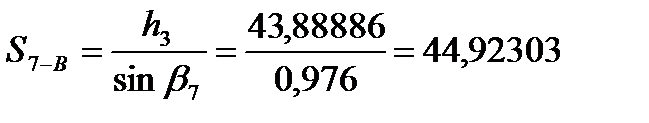

м

м

м

Координаты точки В:

м

м

№ Координаты
Х Y
  1358,475 1718,659
  1595,96 1736,32
В 1364,79 1763,135
Р 5225,952



Р=0,52 га



Площадь трапеции «7-8-4-В»:

Р=0,52+0,52=1,04га

№ Координаты
Х Y
  1358,475 1718,659
  1596,91 1692,42
  1595,96 1736,32
В 1364,79 1763,135
Р 10434,76



Р=10434,76=1,04га



4.4. Запроектировать трапецией недостающую площадь III-го фермерского участка.

4-ОМС2-411
х1 1595,96
y1 1736,32
х2 1657,22
у2 1995,67
α 76º,42΄36˝0
S1,2 266,487



Р=5,36-1,04=4,32 га

S4-B=232,73м



bВ=b1= 88°13`20,4``

b4=a1-3 – 180˚– a4-ОМС2-411=96°59`10,4``

4.4.3. Длины линий

м

м

м

4.5. Вычислить координаты точек 9 и 10, проконтролировать проектирование, вычислив по координатам площадь III-го фермерского участка.

Для точки 9:

м

м

Для точки 10:

м

м

Площадь фигуры «В-4-10-9»

№ Координаты
Х Y
В 1364,79 1763,135
  1595,96 1736,32
  1636,51 1908,01
  1390,43 1944,29
Р 43236,36



Р=43236,36=4,32 га

Вся площадь третьего участка: Р=1,04+4,32=5,36 га



5. Проконтролировать проектирование, вычислив по координатам площадь оставшегося участка (допустимое расхождение не более 0,02 га).

№ Координаты
Х Y
  1636,51 1908,01
  1390,43 1944,29
ОМС2-411 1657,22 1995,67
ОМС2-316 1384,96 1905,18
Р 165,234





6. Запроектировать участок земли под малое предприятие площадью 0,5 га.

6.1. Координаты базового участка получены по результатам полевых измерений:

№ т. X Y
  1488,88 1900,69
  1463,96 1832,2
  1546,01 1831,86
  1554,32 1908,48



6.2. Определить площадь данного участка по координатам.

Р=5288,678м2=0,5га

Оставшаяся площадь равна 5288,678-5200=88,67=0,008 га

6.3. Запроектировать треугольником «13-14-15» недостающую до заданной площадь, перемещая точку 15 по направлению линии 11-14.

13 - 14 11-14
х1 1546,01 х1 1488,88
y1 1831,86 y1 1900,69
х2 1554,32 х2 1554,32
у2 1908,48 у2 1908,48
α 83º48º36,2º α 6º47º18,8º
S1,2 77,4069 S1,2 65,902





м

6.4. Вычислить координаты точки 15.

Координаты точки 15:

м

м

№ Координаты
Х Y
  1546,01 1831,86
  1556,663 1908,759
  1554,32 1908,48
Р 88,619

Р=0,008 га

6.5. По координатам точек вычислить проектные углы и горизонтальные проложения для составления разбивочного чертежа по выносу в натуру границ земельного участка от пунктов опорной межевой сети (ОМС2).



ОМС2-316-11 ОМС2-316-12 ОМС2-411-13 ОМС2-411-15
х1 1384,96 х1 1384,96 х1 1657,22 х1 1657,22
y1 1905,18 y1 1905,18 y1 1995,67 y1 1995,67
х2 1488,88 х2 1463,96 х2 1546,01 х2 1541,51
у2 1900,69 у2 1832,2 у2 1831,86 у2 1901,30
α 357º,31΄33˝6 α 317º,16΄06˝0 α 235º,49΄39˝2 α 219º,11΄59˝2
S1,2 104,017 S1,2 107,550 S1,2 197,993 S1,2 149,313



7. Составить разбивочный чертеж границ земельных участков, который является техническим документом для перенесения запроектированных участков в натуру.

7.1. На разбивочном чертеже черным цветом показать существующие границы землепользования и точки опорной межевой сети.

7.2. Показать красным цветом
