Заключительная часть

Таким образом, мы рассмотрели назначение, общее устройство и технические характеристики компрессоров используемых на компрессорных станциях магистральных газопроводов. Правильный выбор типа компрессора, выбор наиболее рациональных режимов его работы позволяет эффективно использовать магистральные трубопроводы при перекачки в системе транспортирования углеводородов.

3. РЕГУЛИРОВАНИЕ КОМПРЕССОРОВ

Задача регулирования параметров состоит в поддержании постоянного наивыгоднейшего для трубопроводной системы давления нагнетания компрессора, причем подача его должна соответствующим образом изменяться.

Регулирование подачи можно осуществлять:

1) вручную;

2) автоматически: плавно, ступенчато или прерывисто.

3.1. РЕГУЛИРОВАНИЕ ПОДАЧИ ПОРШНЕВЫХ КОМПРЕССОРОВ

Возможны следующие способы регулирования подачи:

1. Воздействие на привод – периодические остановки двигателя, отключения компрессора, изменение частоты вращения, при котором пропорционально уменьшается или увеличивается подача компрессора. Последний способ наиболее экономичный, однако, его широко используют только в газомотокомпрессорах, так как при электроприводе необходимы электродвигатели с переменной частотой вращения (рис.10).

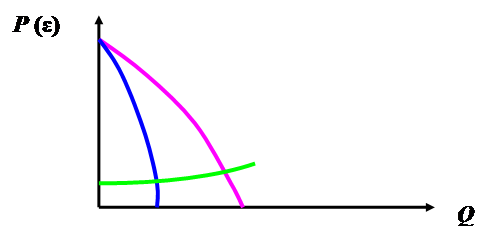

Рис. 10. Зависимость подачи компрессора от частоты вращения: Q₁, Q₂; Р_{К 1}, Р_{К 2} - подача и конечное давление соответственно при частотах n₁ и n₂

2. Воздействие на коммуникационные линии:

а) на всасывающую (дросселирование за счет введения дополнительного сопротивления или отключения линии);

б) на нагнетательную (свободный или с дросселированием перепуск с нагнетания на всасывание).

3. Воздействие на клапан компрессорного цилиндра или изменение вредного пространства цилиндров.

Принцип регулирования путем воздействия на клапан состоит в том, что если воспрепятствовать закрытию самодействующего клапана в период нагнетания, то газ, поступивший в цилиндр, будет вытесняться обратно во всасывающий коллектор. Существуют следующие разновидности этого способа:

а) полный отжимы клапанов;

б) частичный отжимы клапанов;

в) отжим клапанов на определенной длине хода поршня.

Полное отжатие клапанов. Импульс давления, передаваемый от пневматической системы управления или от датчика давления в нагнетательном трубопроводе, вызывает повышение давления в области над упругой мембраной, в результате чего увеличивается натяжение пружины и вилка перемещается, двигаясь в седло, от которого отжимается пластина. Таким образом, при цикле нагнетания всасывающий клапан будет открыт, в результате газ выходит обратно во всасывающий коллектор. Полное отжатие клапанов обычно используют для разгрузки компрессора при пуске.

По методу отжима клапана на определенной длине хода поршня (за­держки закрытия всасывающего клапана) в основном осуществляется регулирова­ние производительности. Этот способ, наиболее простой для снижения подачи, обычно применяют на первой ступени сжатия компрессора. Однако он не эффективен.

Более распространен способ регулирования подачи компрессора путем при-соединения к рабочей полости цилиндра дополнительного вредного пространства. Этот вид регулирования осуществляется с помощью регулятора подачи. Исполнительный механизм – пневматический, поршневой одностороннего действия. Для ручного управления клапаном на пневматическом приводе установлен винт. Закрытие клапана контролируется выключателем, включаемым поршнем при помощи толкателя и пружины. Для подвода газа в рабочую полость исполнительного механизма установлен усилитель.

Регулирование подачи воздействием на коммуникационные линии (рис.11) осуществляется посредством перепуска сжатого газа из нагнетательного трубопровода во всасывающий или к перекрытию линии всасывания.

При регулировании перепуском газа от нагнетателя на всасывающую линию осуществляется сброс газа из промежуточных ступеней и подача его во всасывающий трубопровод – тем самым обеспечивается холостой ход поршня, что особенно важно в момент пуска компрессора.

Вследствие неэкономичности, снижения производительности компрессора и повышения температуры и газа по ступеням такой способ регулирования практически не используют. Перепуск газа от нагнетательной линии на всасываю­щую широко применяют только как средство облегчения запуска компрессора.
