Разветвленные цепи. Правило Кирхгофа

Расчет разветвленных цепей упрощается, если пользоваться правилами Кирхгофа. Первое правило относится к узлам цепи. Узлом называется точка, в которой сходится более чем два тока. Токи, текущие к узлу, считается имеют один знак (плюс или минус), от узла - имеют другой знак (минус или плюс).

Первое правило Кирхгофа является выражением того факта, что в случае установившегося постоянного тока ни в одной точке проводника и ни на одном его участке не должны накапливаться электрические заряды и формулируется в следующем виде: алгебраическая сумма токов, сходящихся в узле, равна нулю

(17.15)

Второе правило Кирхгофа является обобщением закона Ома на разветвленные электрические цепи.

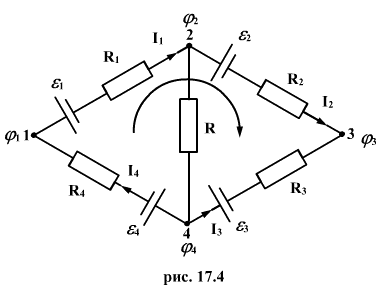

Рассмотрим произвольный замкнутый контур в разветвленной цепи (контур 1-2-3-4-1) (рис. 1.2). Зададим обход контура по часовой стрелке и применим к каждому из неразветвленных участков контура закон Ома.

Сложим эти выражения, при этом потенциалы сокращаются и получаем выражение

(17.16)

В любом замкнутом контуре произвольной разветвленной электрической цепи, алгебраическая сумма падений напряжений (произведений сил токов на сопротивление) соответствующих участков этого контура равна алгебраической сумме эдс входящих в контур.

При решении задач рекомендуется следующий порядок:

1. Произвольно выбрать и обозначить на чертеже направление токов во
   всех участках цепи.
2. Записать уравнение для всех n-1 узлов.
3. Выделить произвольный контур в цепи и выбрать направление обхода.
   Записать второе правило Кирхгофа.
