Технологический процесс полной перемотки статора асинхронного электродвигателя
|
|
Операция
Ремонтные работы
Оборудование, инструмент,
Приспособление
Демонтаж обмотки статора
Освобождают от крепления лобовые части катушек и соединительные провода после отжига статора; разрезают соединения между катушками и фазами; осаживают клинья вниз и выбивают их из пазов статора; удаляют обмотку из пазов; очищают пазы, продувают и протирают
Приспособления для демонтажа статорных обмоток и очистки пазов
Заготовка изоляции и гильзовка пазов статора электродвигателя
Устанавливают статор на кантователь, замеряют длину и ширину паза; изготавливают шаблон, нарезают гильзы из прессшпана, пояски и другой изоляционный материал; устанавливают гильзы и укладывают пояски
Кантователь статоров
Намотка катушек статора на намоточном станке
Распаковывают бухту, измеряют провода, устанавливают бухту на вертушку; закрепляют провода в поводке; определяют размер витка катушки. Устанавливают шаблон; наматывают катушечную группу, отрезают провод, перевязывают намотанную катушку в двух местах и снимают ее с шаблона.
Микрометр, универсальный шаблон, намоточный станок
Укладка катушек в статор
Укладывают катушки в пазы статора. Устанавливают прокладки между катушками в пазах и в лобовых частях.
Уплотняют провода в пазах и оправляют лобовые части; закрепляют катушки в пазах клиньями, изолируют концы катушек лакотканью и киперной лентой.
Инструмент обмотчика, баночка с клеем
Сборка схемы обмотки статора
Зачищают концы катушек и соединяют их по схеме; сваривают электросваркой (паяют) места соединений, заготавливают и присоединяют выводные концы; изолируют места соединений; бандажируют схему соединения и выправляют лобовые вылеты; проверяют правильность соединения и изоляцию
Напильник, нож, плоскогубцы, молоток. Электродуговой паяльник, мегомметр, контрольная лампа.
| Сушка и пропитка обмотки статора лаком | Загружают статор в сушильную камеру при помощи подъемного механизма; выгружают из камеры после просушки обмотки; пропитывают обмотку статора в ванне, дают стечь после пропитки, снова загружают в камеру; сушат; вынимают из камеры и удаляют подтеки лака с активной части магнитопровода растворителем | Сушильная камера |
| Покрытие лобовых частей обмотки электроэмалью | Покрывают лобовые части обмотки статора электроэмалью | Кисть или пульверизатор |

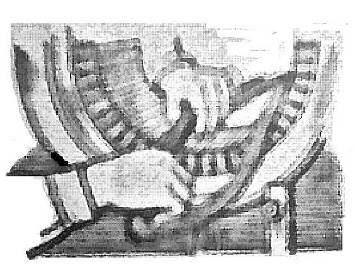

Рис.12. Укладка в пазы катушек всыпной обмотки
