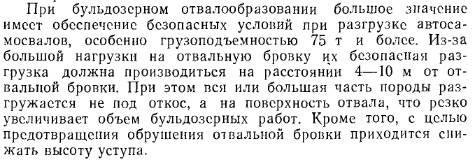

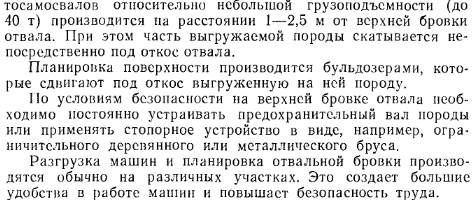

Технология бульдозерного отвалообразования при автомобильном транспорте

+добавить рисунок из 9 лабораторной работы

№46

1)Вскрытие месторождений при открытой разработке-способ выполнения горных работ, при котором полезные ископаемые добывают непосредственно с поверхности земли. Горное предприятие занятое открытой разработкой месторождения называется карьером. Открытый способ имеет ряд преимуществ по сравнению с подземным: высокая безопасность и лучшая санитария, простая организация работ возможность селективной выемки, более полное извлечение полезных ископаемых, капитальные затраты и сроки строительства карьера меньше чем шахты. С увеличением глубины карьера себестоимость добычи увеличивается. Предельной глубиной карьера считается такая глубина при которой добыча открытым способом и подземным стоит одинаково. Все работы на карьере делятся на вскрышные и добычные. Добычные работы начинаются отработкой одного или обоих бортов разрезной траншеи отдельными полосами -- заходками. Вскрышные работы должны опережать добычные. Отработка верхних слоев опережает отработку нижележащих, поэтому боковая поверхность карьера имеет ступенчатую форму и называется бортом карьера. На каждый момент горные выработки карьера ограничены верхним и нижним контуром. Верхний контур ограничивает карьер на уровне поверхности земли, нижний контур на уровне подошвы. Уступ состоит из верхней и нижней рабочей площадки, верхней и нижней бровки уступа, откоса уступа, угла откоса уступа.

2)

№47

1)Система разработки наряду со вскрытием является важнейшей составляющей частью технологии горного производства как при открытом, так и подземном способе добычи. Число систем при открытом способе невелико. Однако сформулировать название систем разработки не всегда просто, так как одной и той же системе в разных классификациях могут быть даны различные названия. Наименование системы разработки должно те основные особенности технологии горных работ в определенных горно-геологических условиях, которые существенно отличают данный технологический комплекс от прочих. К числу таких особенностей относятся:во-первых, способ механизации выемки и доставки горных пород, во-вторых, формирование рабочей зоны в пространстве и во времени, т.е. ее конструкция и динамика. Классификация разработки предложенные Е.Ф. Щешко и Н.В. Мельникова и др., признаком которых является способ перемещения вскрыши в отвал и классификация предложенные В.В. Ржевским, в которых системы разработки разделены в зависимости от порядка формирования рабочей зоне имеет недостатки. Основной недостаток классификации первый группы состоит в том, что они не учитывают специфику разработки крутых и наклонных месторождений, где главными отличительными признаками являются конструкция рабочей зоны и ее динамика. Основным недостатком классификации второй группы является то, что они не характеризует способ доставки породы в отвалы, то ест тот процесс, не который идет до 60 - 70% всех затрат горного цикла. В соответствии этого В.С. Хохряков предложил классификация системы разработки, отразив в ее назывании оба существующего признака - способ перемещения вскрыши как главный технологический процесс горного производства, а также конструкцию рабочей зоны и порядок развития в ней вскрышных и добычных работ как важнейшей признак технология отрытых горных работ). Таким образом, он объединил основные положения классификации обоих групп, учел обе характерные особенности технология открытой разработки, сохранил традиционные наименование основных элементов систем разработки вошедшей в практики проектирования. Квалификационные признаки системы разработки являются: способ перемещения вскрыши, форма развития рабочей зоны, расположение фронта работ в плане, число бортов или направление перемещения фронта работ. месторождение карьер забой траншея

№49

№48

Масштаб 1:5, 1:10,1:50, 1:100,1:200, 1:500, 1:1000,1:2000, 1:5000,1:10000,1:25000,1:50000,1:100000

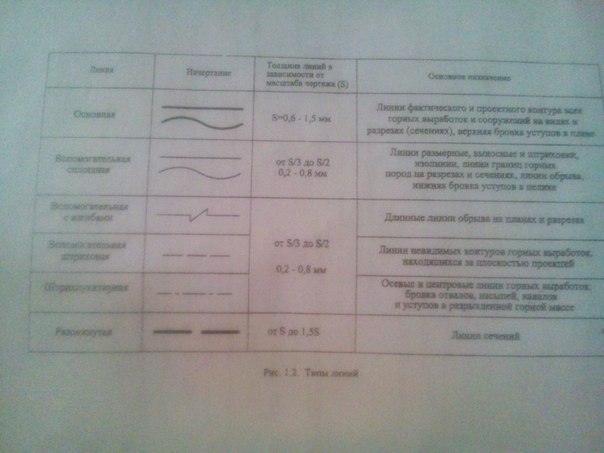

Линии и обозначения 1 лаба

№50

Объем наклонных капитальных траншей составляет значительный удельный вес в общем объеме горно-подготовительных работ по строительству карьера. Он зависит от формы и размеров сечения, величины уклона траншей и рельефа поверхности земли. Обїем обічной капитальной траншеи пр ровной поверхности определяется по формуле профессора Шешко, как сумма обїемов правильніх геометрических фигур, составляющих его. Он состоит из объема V₁

представляющего среднюю часть наклонной траншеи и двух объемов V_{2 .}

Таким образом объем наклонной капитальной траншеи определится по формуле:

Для наклонных траншей:

Объем наклонной капитальной траншеи определяется по формуле:

где - глубина траншеи, м; - уклон траншеи, - ширина траншеи понизу, м; - угол откоса бортов траншеи, градусы.
