Лабораторная работа №5
Исследование линейной неразветвленной электрической цепи синусоидального тока
Цель работы
1. Исследовать явление резонанса напряжения,
2. Установить связь между током, напряжениями на элементах цепи и емкостью конденсатора.
3. Получить навыки построения векторных диаграмм и научиться их использовать для анализа электрических цепей.
Протокол испытаний
 |
Таблица 1
| Номер опыта | С, мкФ | I, mA | U, B | UK, B | UC, B |
Расчетно-графическая часть
Таблица 2
| Номер опыта | P,Bт | S, B*A | cosφ | Z,Ом | UR, B | UL, B |
Расчетные формулы:
 |

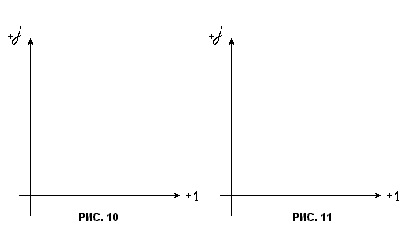

Векторные диаграммы (mI= A/cm; mV= B/cm)
 |
а) для опыта №_____ б) для опыта №_____
Краткие выводы по работе:
Группа____________Студент______________Дата________
Преподаватель___________________________
Лабораторная работа №6
Исследование линейной разветвленной электрической цепи синусоидального тока.
Цель работы:
1. Исследовать явление резонанса токов.
2. Установить связь токов в цепи с емкостью конденсатора.
3. Получить навыки построения векторных диаграмм и научиться их использовать для анализа электрических цепей.
Протокол испытаний
 |
Таблица 1
| Номер Опыта | С,мкФ | I, mA | IK, mA | Ic, mA | U, B |
Таблица 2
| Номер Опыта | P,Bт | S, B*A | Cos φ | Y,Cм |
Расчетные формулы:
 |
Векторные диаграммы (mV=______B/Cm; mI=_______A/Cm)
a) для опыта №_____ б) для опыта №_______
 |
Краткие выводы по работе:
Группа____________ Студент_____________ Дата________ Преподаватель________________________
Лабораторная работа №7
Исследование трехфазной электрической цепи с активной нагрузкой, соединенной по схеме “звезда”.
Цель работы:
1. Исследовать свойства трехфазной цепи с симметричной и несимметричной нагрузкой, соединенной “звездой”.
2. Оценить влияние нейтрального привода при различных режимах работы.
3. Освоить методы анализа трехфазных цепей с помощью векторных диаграмм.
Протокол испытаний
к лабораторной работе №7. “Исследование трехфазной электрической цепи с активной нагрузкой, соединенной по схеме “звезда”.
Таблица 1
| Фазные напряжения ген., В | Линейные напряжения, В | ||||
| UA | UB | UC | UAB | UBC | UCA |
Таблица 2
| № опыта | Режим работы цепи | Токи, mA | Напряжения, B | ||||||
| Ia | Ib | Ic | IN | Ua | Ub | Uc | UnN | ||
| Симметричный режим | |||||||||
| Несимметричный режим с нейтральным проводом | |||||||||
| Несимметричный режим без нейтрального провода |
Расчетно-графическая часть
Таблица 3
| UФГ, B | UЛ, B | UЛ /UФГ |
Векторные диаграммы (mV=______B/Cm; mI=______A/Cm)
Краткие выводы по работе:
Группа____________ Студент_____________ Дата________ Преподаватель________________________
