Азимуты

Ствол скважины является круглым отверстием, которое не может быть надле­жащим образом представлено одной прямой линией. Если ее представить в виде ци­линдра, то для индикации направления скважины может применяться лишь одна линия вдоль длины ствола скважины. По соглашению, эта линия представляет высокую сто­рону (Н.5.) ствола.

При использовании отклоняющего инструмента, например, кривого перевод­ника, для определения правильно ли сориентирован инструмент, должно быть из­вестно положение “0” кривого переводника. Положение “0” кривого переводника мо­жет считаться измерением, указывающим, куда пойдет скважина, тогда как ранее упо­мянутое измерение высокой стороны есть не что иное, как азимут ствола скважины.

При использовании кривого переводника/или отклонителя, переводник(и) бу­дут иметь маркировочную метку, вытравленную или вырезанную на вершине изгиба. Ориентация маркировочной метки - это угловое положение кривого переводника (или корпуса) относительно ствола скважины.

Измерительный инструмент (телесистема и т.д.) не может быть непосредст­венно связан с маркировочной меткой изогнутого элемента. Поскольку измерительные инструменты привинчиваются к кривому переводнику, и поскольку резьбовое соеди­нение редко собирается так, чтобы совпали маркировочные метки на двух инструмен­тах, на измерительном инструменте должна быть собственная маркировочная метка. Хотя возможно собрать забойную компоновку (ВНА) так, чтобы маркировочные метки измерительного прибора и кривого переводника в точности совпадали, на практике это встречается очень редко.

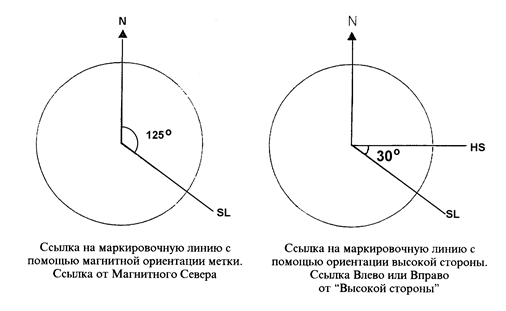

Рисунок 3-9

Рисунок 3-10

На рис.3-10 приведено возможное соотношение между маркировочными метками кри­вого переводника и измерительного прибора. Очевидно, что этот угол должен быть измерен до того, как узел спускается в скважину. Согласно правилам, это измерение выполняется так, как в случае, если смотреть вниз на верхнюю часть инструмента.
