Правила построения теней

Изучая правила и способы перспективного изображения явлений освещения, их обычно различают по признакам взаимного расположения лучей света: лучи света солнца и луны принимают за взаимно параллельные прямые, следовательно, в перспективе подчиняющиеся правилам о точках схода перспектив параллельных прямых; лучи света от лампы (светящейся точки), как известно, сходятся в одну точку (применение ламп дневного света, распространяющих лучи светящихся цилиндров, можно рассматривать, как случай освещения несколькими лампами).

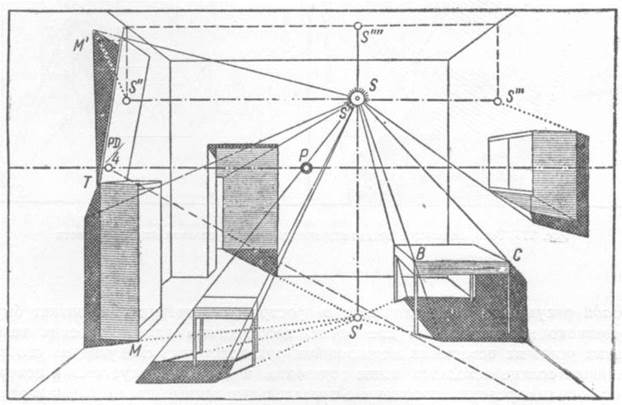

Рис. 112. Тени от прямых линий в условиях освещения лампой

Процесс изображения явлений освещения значительно упрощается, если художнику ясна форма как собственной тени на предмете, так и падающей от него на смежные предметы, поэтому мы рассмотрим два отдельных вопроса: о построении и формах теней в аксонометрических проекциях на примерах тени от прямой линии, плоской фигуры и геометрических тел, которые помогут нам разъяснить общие правила построения теней и о правилах перспективного изображения явлений освещения. Эти правила основаны на следующих соображениях: при наблюдении теней, падающих на пол от вертикальных линий, в комнате, где висит у потолка одна лампа (рис. 112), мы заметим, во-первых, что все такие тени направляются в одну точку, расположенную на полу точно под лампой; во-вторых, легко убедиться, что длина тени от вертикальной линии на пол определяется точкой пересечения с полом луча света, проходящего через верхний конец вертикальной линии; повторяя наше наблюдение, но уже над направлением теней от прямых линий, перпендикулярных к стене комнаты, то есть горизонтальных, мы заметим, что они тоже направляются в одну точку (как и тени на полу) и что эта точка помещается как раз в том месте на стене, против которого висит лампа; точное положение этой точки можно определить, проводя мысленно из светящейся точки перпендикуляр на стену; на других стенах комнаты мы заметим точно такое же явление. Условимся называть отмеченные нами точки схода теней от прямых линий на полу или на стене прямоугольными проекциями источника света на ту плоскость, на которую падает тень. Следовательно, для обозначения на рисунке условий освещения необходимо указать две точки: самую светящуюся точку и ее проекцию на ту плоскость, на которую падает тен ь. В нашем примере (см. рис. 112) таких проекций источника света будет пять: на пол, потолок и на три стены.
