Добавление новых данных к уже существующей диаграмме

К уже существующей диаграмме можно добавить новые данные. Введем в таблицу в блок ячеек D3:D8 данные о плане выпуска Изделия 3 (рис. 7). Выполним следующие действия:

ü Щелкнем правой кнопкой мыши по области данных диаграммы. Появится контекстное меню.

ü Выберем пункт Выбрать данные. Появится диалоговое окно Выбор источника данные (рис. 8).

ü Выберем вкладку Ряды.

ü Щелкнем по кнопке Добавить. Появится окно для ввода нового ряда.

ü Щелкнем по полю Имя, а затем по ячейке D3. В поле Имя появится номер ячейки $D$3.

ü Щелкнем по полю Значения, а затем выделим блок ячеек D4:D8 таблицы. В поле Имя появится $D$4:$D$8.

ü Нажмем кнопку ОК. Получим новую диаграмму (рис. 9).

Рис.7 Добавление новых данных к таблице

Рис.8 Редактирование и добавление данных к диаграмме

Рис. 9 Результирующий вид диаграммы с добавлением новых данных

Добавим в исходную таблицу еще одну строку (рис. 10).

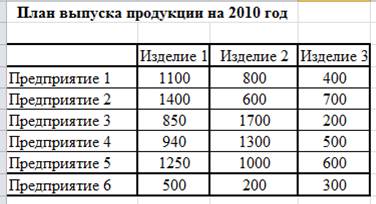

Рис. 10 Добавление новой строки в таблицу

Добавим новые данные к диаграмме, представленной на рисунке 9. Для этого следует:

ü Активизировать область построения диаграммы. Синяя и фиолетовая рамки вокруг диапазона А3:D8 покажет область исходных данных.

ü «Ухватить» мышью синий маркер рамки и расширить область, которая этой рамкой охватывается, т. е. до А3: D9. Диаграмма будет изменена, и в ней появятся данные о плане выпуска продукции предприятием Предпр. 6 (рис. 11).

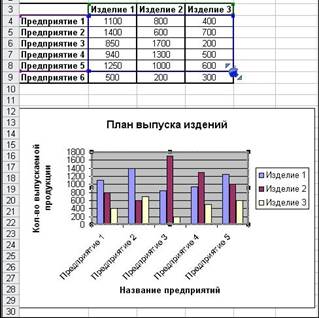

Рис. 11 Захват данных в новой строке диаграммы

При создании диаграммы используются выделенные заранее ячейки с данными, которые

затем отображаются в виде полос, линий, столбиков, секторов, точек и в иной форме, т.е. это

формы отображения. Их называют маркерами данных. Группы элементов данных или их

маркеров, отображающих содержимое одной строки или одного столбца таблицы, составляют ряд

данных. Каждый ряд на диаграмме выделяется уникальным цветом или узором или и тем, и

другим.

В EXCEL можно строить плоские и объемные диаграммы.. На Рис.12 дана структура плоской диаграммы.

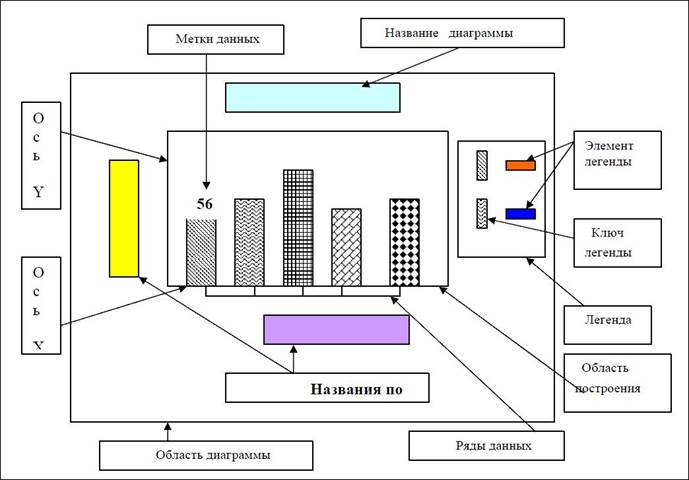

Рис. 12 Основные элементы плоской диаграммы
