Способы соединения обмоток якоря и возбуждения

Цепь обмотки возбуждения может получать питание от специального источника постоянного тока и не иметь электрического соединения с обмоткой якоря. Такие машины называют маши­нами, независимого возбуждения.

Рис. 1. Схема машины независимого возбуждения

Е - ЭДС машины,

U - напряжение на зажимах машины,

I_A,I_B,I_нагр - токи в целях якоря, возбуждения и нагрузки,

R_нагр — сопротивление нагрузки,

r_рв — сопротивление регулирующего реостата в цели возбуждения

Но обычно обмотка возбуждения имеет электри­ческое соединение с обмоткой якоря.

В зависимости от способа этого соединения различают три типа машин постоянного тока.

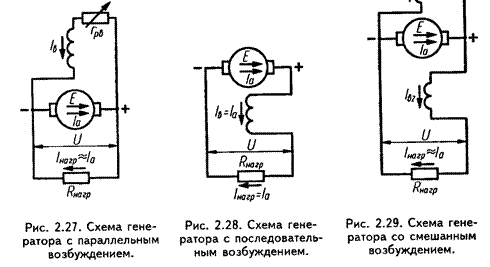

1. Машины параллельного возбуждения (шунтовые).

Оба зажима обмотки возбуждения непосредственно присоединены к щеткам, наложенным на коллектор. Полюсные катушки этих машин имеют много витков из тонкого про­вода.

2. Машины после­довательного возбуждения (сериесные).

Обмотка возбуждения включается последовательно с обмоткой якоря. Полюсные катушки этих машин имеют мало витков из толстого провода.

3. Машины смешанного возбуждения (компаундные).

На каждом полюсном сердечнике этих машин имеется две, полюсные катушки по типу шунтовой и сериесной. Шунтовая об­мотка возбуждения компаундной машины соединяется парал­лельно якорной обмотке, а сериесная — последовательно.

Способ соединения обмотки возбуждения с обмоткой якоря оказывает сильное влияние на электрические свойства генерато­ров и механические свойства двигателей постоянного тока.
