Особенности разреженных систем WDM (CWDM)

Разреженные системы WDM, как указано выше, — это системы CWDM, использующие разреженную сетку длин волн — 20 нм. Они были предложены как дешевая замена более дорогих систем DWDM в случае, когда требуется не более 16—18 каналов WDMM. Впервые они стали применяться в городских сетях, или сетях класса "метро", как их классифицируют в англоязычной литературе (т.е. сетях MAN — MetropolitanAreaNetwork, бывший стандарт IEEE 802.6). Такой класс систем WDM стал возможным после того, как удалось убрать (или значительно уменьшить) гидроксильный, или "водяной", пик на кривой затухания в районе 1383 нм. В соответствии с рек. G.694.2 предлагается использовать до 18 несущих

с шагом 20 нм: 1271, 1291, 1311,... 1571, 1591, 1611, т.е. общая ширина полосы, требуемая для них, составляет 340 нм. Естественно, что затухание на краях такого широкого диапазона длин волн достаточно велико, Особенно на его левом крае. Поэтому, если ориентироваться, например, на стандартное ОМ ОВ, то можно сказать, что при плохо выровненном по затуханию полном диапазоне его обычно ограничивают до уровня 140^лнм (1471—1611 нм) с числом несущих 8. Ясно, что если требуется использовать больше несущих, то, оставаясь в рамках систем CWDM, мы имеем, согласно стандарту, еще 200 нм полосы, или 10 дополнительных каналов с шагом 20 нм. Альтернативой является возврат к системам DWDM, что дорого и приведет к потере уже вложенных в систему CWDM средств. Другая альтернатива, не приводящая к потере вложенных средств, — использовать гибридную модель частотного плана, позволяющую объединить частотные планы CWDM и DWDM, а значит и преимущества обеих систем: дешевизну первой и масштабируемость (возможность роста) второй

4.1.5.3. Гибридная модель частотного/волнового плана

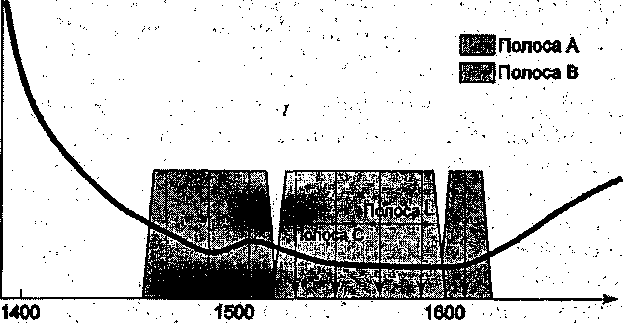

Для простоты рассмотрим DWDM с шагом частотного плана 100 ГГц и CWDM, использующим 8 каналов в диапазоне 1471—1611 нм. На рис.5приведены оба плана с указанием пересекающейся области длин волн. В верхней части рисунка показан план DWDM с шагом 0,8 нм (полоса С) и пересекающаяся область, в нижней — план CWDM с шагом 20 нм, а на нем позиции полос С и L частотного плана DWDM.

Известно, что полоса С включает длины волн в диапазоне 1528,77— 1560,61 нм, а полоса L — в диапазоне 1566,31-1612,65 нм. В эти полосы попадают следующие 5 несущих волнового плана CWDM: 1531,1551,1571,1591 и 1611 нм. С другой стороны, в полосе пропускания фильтра одной несущей CWDM может разместиться 8 несущих DWDM из полосы С. Отсюда напрашивается самый простой метод формирования гибридного частотного плана и первая стратегия расширения числа несущих.

а) использовать волновой план CWDM для 8 несущих (1471-1611 нм); б) при необходимости расширения числа каналов один из каналов CWDM заменить на 8 каналов DWDM.
