Функции. *Резервирование блока линейного сигнала по схеме (1 + 1)

Общие функции

*Резервирование блока линейного сигнала по схеме (1 + 1)

*Предварительная обработка аварий, рабочей и управляющей информации

*Генерация сигнала тактовой синхронизации для сигналов DSM-1 и выходных сигналов STM-1

*Формирование опорного сигнала тактовой синхронизации.

Функции мультиплексирования

*Контроль входных сигналов DSM-1

*Обработка входных сигналов DSM-1

*Получение мультиплексированных выходных сигналов согласно структуре STM-1, определенной блоком контроля и управления SCUTE

*Доступ к каналу передачи данных DCC, заголовку секции SOHh к заголовку тракта высокого порядка НРОН

*Вставка неназначенных сигналов в неиспользуемые тракты.

Функции демультиплексирования

*Контроль ^Лвходных внутренних и внешних сигналов STM-1

*Демультиплексирование входного сигнала согласно структуре STM-1, определенной блоком контроля и управления SCUTE

*Размещение выходного сигнала DSM-1 (рабочий/резервный сигнал)

* Подстройка сдвига по тактовой частоте между входным сигналом STM-1 и
внутренней тактовой частотой на уровне виртуальных контейнеров VC

Доступ к каналу передачи данных DCC, заголовку секции SOHh к заголовку тракта высокого порядка НРОН

* Контроль сигналов виртуальных контейнеров VC.

..' Доступ к заголовкам сигнала STM-1

Наряду с интерфейсами для цифровых сигналов трафика двойной оконечный синхронный мультиплексор SMT1DR2 имеет внешние интерфейсы, обеспечивающие доступ к различным байтам заголовков сигналов VC-3, VC-4 и STM-1. Среди этих интерфейсов есть отдельные интерфейсы, обеспечивающие доступ к цифровым каналам пользователя и к каналам служебной связи через байты заголовков мультиплексной MSOHрегенерационной секций RSOH. В заголовке секции SOH6aйтыEl и Е2 предназначены для передачи речи, а байты D1 - D12 - для передачи управляющей информации. В заголовке тракта РОН байты F2 и Z3 - Z5 предназначены для сигналов контроля и аварий. Кроме того, часть байтов, резервируемых для будущего использования, может быть использована для организации каналов передачи речи и данных. Каждый байт заголовка представляет собой цифровой сигнал со скоростью 64

кбит/с.

Блок заголовка ОНА выполняет функции служебной связи и является частью

системы служебной связи совместно с цепями конференц-связи и

переключателями группового и селективного вызова.

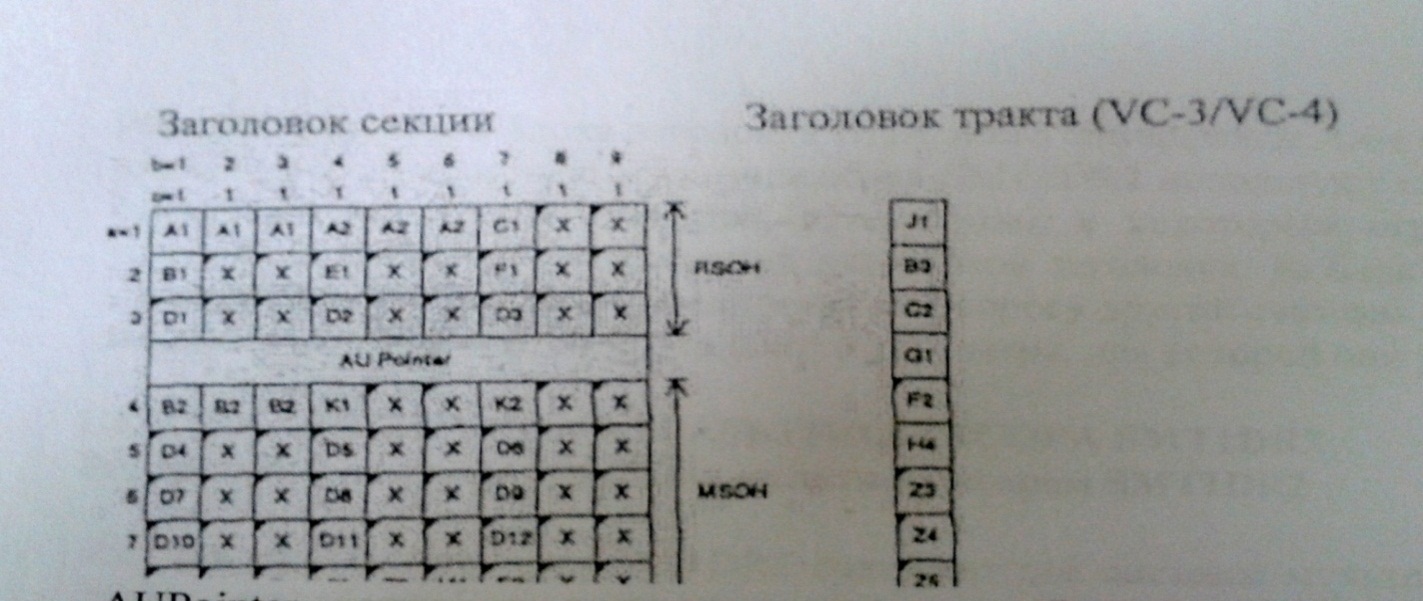

На рис. 2 представлена байтовая структура заголовков сигнала STM-1. Байты,

используемые блоком заголовка ОНА, показаны с заштрихованным верхним

левым уголком. Крестиком "X" помечены байты, предназначенные для

национального использования или для будущей.международной стандартизации.

Рисунок 3.Байтовя структура заголовков сигнала STM
