Модель Окамуры (Okumura Technique)

Модель, предложенная Окамурой, основана на результатах экспериментальных исследований и позволяет более точно предсказывать среднее значение затухания радиосигнала на относительно большом расстоянии между передающей и приемной антеннами (более 1 км).

Согласно модели Окамуры среднее затухание в дБ определяется как

, (44)

где L_FS – затухание в свободном пространстве; A(f,d) – затухание в городе относительно затухания в свободном пространстве при высоте антенны

передатчика h_t = 200 м и высоте приемной антенны h_r = 3 м; C – фактор затухания для различных типов местности.

Коэффициенты высоты H(h_r) и H(h_t) для антенн соответственно определяются следующим образом:

при 100> h_t >10; (45)

при 3≥ h_r; (46)

при 10> h_r >3 (47)

Составляющие для затухания A(f,d), и C определяются графическим способом, используя рис. 9 и 10. Для сельской местности фактор затухания C на 5 дБ меньше, чем для открытого пространства.

Рис.9. Зависимость затухания в городе относительно затухания в свободном пространстве от частоты сигнала и расстояния при h_t = 200 м и h_r = 3 м

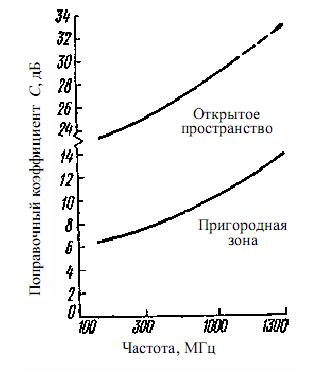

Рис. 10. Зависимость фактора затухания C от частоты сигнала и типа местности
