Открытые интервалы РРЛСтр 1 из 3Следующая ⇒ Оглавление 1. Профиль трассы…………………………………………………………………..2 1.1. Открытые интервалы РРЛ………………………………………………...7 1.2. Полуоткрытые и закрытые интервалы РРЛ……………………………14 2. Особенности расчета трасс в городских условиях…………………………...21 Профиль трассы Профиль трассы отображает вертикальный разрез местности между соседними радиорелейными станциями со всеми высотными отметками, включая строения, лес и т.д. На профиле трассы необходимо указывать водные поверхности: реки, болота, водохранилища. Построение продольных профилей производится с помощью топографических карт после предварительного выбора трассы. Первоначально используют карты масштаба 1:100000 и 1:50000. В дальнейшем отдельные участки трассы, включая критические точки, места установки станций вблизи населенных пунктов и пр. уточняются по картам более крупного масштаба (1:25000, 1:10000 и т.д.) или непосредственно на местности. В настоящее время для построения профилей интервалов РРЛ используется также метод аэрофотосъемки. На практике для удовлетворительных расчетов трасс точность построения профилей на критических участках должна быть не хуже ±3 м. Ниже указаны возможные средние ошибки, в метрах, из-за неточности карт различного масштаба.
Таблица 1. Возможные ошибки.
Предельные ошибки не превышают удвоенной величины средней ошибки. Метод аэрофотосъемки в большинстве случаев дает погрешности не более ±3 м. Для удобства при построении профилей используется параболический масштаб. Профили строят в прямоугольных координатах, откладывая расстояния не по дуге окружности, как в действительности, а по оси абсцисс, а высоты - не по радиусам, а по оси ординат. В этом случае линия, изображающая на профиле уровень моря или другой условный нулевой уровень, имеет вид параболы (см. рис. 1).

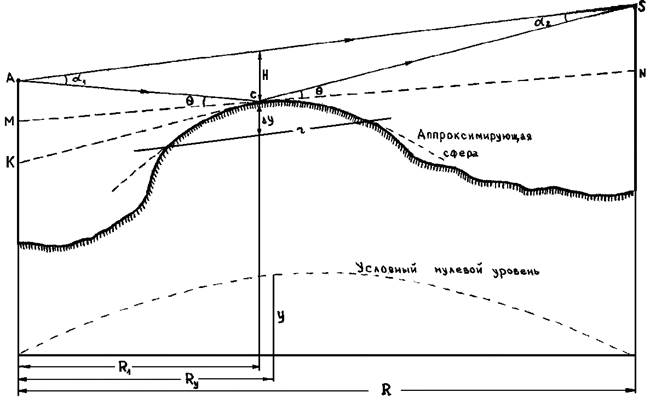

Рис. 1. Профиль трассы
, (1) где , (2) - относительная координата заданной точки; - расстояние до текущей точки; а - геометрический радиус Земли. Обычно профили трасс строят для геометрического радиуса Земли а =6370км, т.е. при g =0. При построении профиля трассы высотные отметки, взятые с карты, откладываются от условного нулевого уровня. На профиле наносят все местные предметы. Зная высоты подвеса передающей и приемной антенн, проводят линию AВ, соединяющую точки расположения передающей антенны А и приемной антенны В (см. рис. 1). Просветом Н называют расстояние между линией AB и профилем трассы. Просвет определяют в наиболее высокой точке профиля (рис. 1) или в точке отражения на достаточно ровных трассах. Встречаются интервалы РРЛ, где необходимо определять два просвета, в наиболее высокой точке и в точке отражения. Просвет считается: положительным, когда линия AB проходит выше наиболее высокой точки; отрицательным, когда эта линия пересекает профиль трассы. Если наиболее высокая часть профиля трассы покрыта лесом, то величина просвета Н определяется относительно верхушек деревьев, ибо лес для ультракоротких волн является непрозрачным препятствием. При изменении рефракции, т.е. значений g, меняется просвет на трассе Н(g). В зависимости от величины просвета, трассы подразделяются на следующие: 1. Открытые, для которых Н(g) Н0, (3) где H0 - просвет, соответствующий полю свободного пространства , (4) k - относительная координата точки, в которой определяется просвет , (5) R1 - расстояние до препятствия (см. рис. 1). Величина Н0 может определяться по номограмме рис. 2. 2. Полуоткрытые, для которых Но>Н(g)>0. (6) 3. Закрытые, для которых H(g)<0. (7)
Рис. 2 Номограмма для определения Н0 Открытые интервалы РРЛ На открытых интервалах РРЛ в точку приема кроме прямой волны могут приходить одна или несколько волн, отраженных от земной поверхности (рис. 1). Точка отражения определяется равенством углов скольжения θ между касательными к профилю в данной точке с прямыми, проведенными из этой точки в пункты передачи и приема. На практике точки отражения удобно определять по методу зеркальных отражений: 1) проводится предполагаемая отражающая плоскость (на рис. 1 прямая MN); 2) определяется положение мнимого источника волны в точке К по равенству высот AМ и МК; 3) проводится прямая КВ. Ее пересечение с прямой MN определяет положение точки отражения С. В действительности отраженная волна формируется участком земной поверхности, охватывающим точку отражения. Размеры этой зоны, имеющей форму вытянутого вдоль трассы эллипса, определяются из табл. 3 и по формулам: (20), (21). На практике можно встретить интервалы РРЛ с одной (рис. 1) и с несколькими точками отражения. Встречаются и такие случаи, когда отраженная волна при некоторых значениях g может экранироваться неровностями рельефа. При одной отраженной волне модуль множителя ослабления рассчитывается по интерференционной формуле , (8) где Ф - модуль коэффициента отражения от земной поверхности, зависящий от характера рельефа местности и от угла скольжения , (9) H(g) -просвет на трассе с учетом рефракции , (10) , (11) k - относительная координата точки отражения, 𝛾- сдвиг фаз между интерферирующими волнами, , (12) ∆r - разность хода между интерферирующими волнами, , (13) β - фаза коэффициента отражения. При малых углах θ β=π и , (14) где р(g) - относительный просвет на трассе при заданном значении g , (15) где Н0 - определяют по формуле (4) или по номограмме рис. 2, Н(g) - определяется формулой (10), ∆Н(g) - по формуле (11) или по номограмме рис. 3. При р(g) >1 наблюдается интерференционная картина поля. График зависимости V от р(g) приведен на рис. 4. Интерференционные максимумы имеют место, если , (16) где mи =1,2,3... - номер максимума. Значение модуля множителя ослабления в mи -ом интерференционном максимуме , (17) где Фm - модуль коэффициента отражения, для mи -ого максимума. Интерференционные минимумы имеют место при , (18) где nи =1,2,3... номер минимума. Значение модуля множителя ослабления в nи -ом минимуме , (19) где Фn - модуль коэффициента отражения для nи -ого минимума. Величина Vn резко зависит, от Фn, особенно при Фn→ 0. Из-за сложности и многообразия природных условий невозможно определить коэффициент отражения Ф достаточно точно. Ориентировочные средние значения Ф для различных видов отражающих поверхностей, полученные при углах скольжения 10′-30′, указаны в табл. 2. Значения Ф претерпевают временные изменения из-за волнения водной поверхности, травяного покрова и т.д. В малых процентах времени они могут быть больше.
Таблица 2. Усредненные значения коэффициентов отражения.
* - с учетом коэффициента расходимости.
Рис. 3 Номограмма для определения ∆H(g) Рис. 4 Зависимость V от р(g) и μ При расчете значений V приходится пользоваться некоторыми приближенными оценками: 1. При отражении от плоского участка трассы величину Фn можно считать примерно равной единице, если при k≈0,5 (точка отражения лежит в середине трассы) протяженность такого участка вдоль трассы не менее значений, указанных в табл. 3.
Таблица 3. К расчету коэффициента отражения
При к 0,5 значения x уменьшаются и определяются по формуле (20) Например, при к =0,1 и nи =1: х =0,15 R. Максимальная требуемая протяженность плоского участка в перпендикулярной трассе направлении несоизмеримо меньше (21) 2. Ориентировочно плоским можно считать участок трассы, на котором высота неровностей земной поверхности ∆h удовлетворяет условию (22) 3. При отражении от покрытого лесом или пересеченного участка трассы, где ∆h>∆hмакс можно пользоваться значениями Ф из табл. 2, учитывающими диффузный характер отражения. 4. Если отраженная волна экранируется неровностями земной поверхности, лесом и строениями, при всех значениях g вплоть до критической величины gкр =-31,4*10-8 1/м, т.е. H(gкр)<H0, то величину Ф можно принимать равной нулю. В этом случае H(gкр) и H0 определяются координатной вершины экранирующего препятствия и рассчитываются по фор-лам (4), (10). 5. Если отраженная волна, ослаблена диаграммой направленности антенн (за счет углов и , см. рис. 1), то это эквивалентно уменьшению коэффициента отражения (23) Значения FПД(α1) и FПМ(α2) в дБ определяются из диаграмм направленности антенн. Например, если FПД(α1) + FПМ(α2) =-6дБ, то Ф3 =0,5 Ф. 6. Если отражающая поверхность выпуклая и гладкая, то , (24) где D - коэффициент, расходимости, учитывающий уменьшение модуля коэффициента отражения за счет расхождения пучка волн при отражении от сферической поверхности Земли. Расчет коэффициента расходимости с учетом геометрии трассы производится по формуле (25) или в интерференционных минимумах (26) где lr=r/R; α∆y=∆y/H0; (27) r и Δy - хорда и высота сегмента аппроксимирующей сферы, определяющие радиус этой сферы (рис. 1). При определении D величину r можно выбирать примерно равной размеру отражающей области Х, указанной в табл. 3 и формуле (20). После определения точки отражения проводится высота Δy и хорда r, которая откладывается на профиле трассы как расстояние между точками пересечения препятствия с линией, параллельной АВ. Величина Δy находится непосредственно из профиля трассы (см. рис. 1). Формула (26) справедлива при значениях р(0), l, k и nИ, дающих положительное подкоренное выражение. Иногда при расчете оказывается, что D> 1. Это соответствует отражению от вогнутой поверхности, которая получается из выпуклой за счет трансформации профиля трассы при уменьшении g. В таких случаях имеется не расходимость, а, наоборот, сходимость отраженных волн, т.е. отраженные волны могут фокусироваться, что увеличивает коэффициент отражения. Однако, для простоты расчетов приближенно можно принимать D 1.
|
