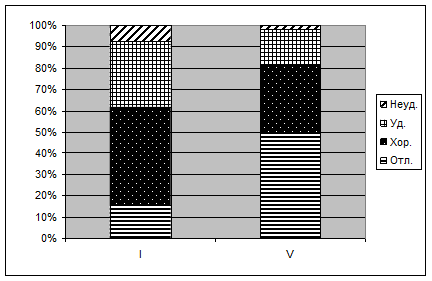

Столбиковая диаграмма

Рис 3.4. Структура оценок (I и V курсы)

Для одновременного изображения трех величин, связанных между собой таким образом, что одна величина является произведением двух других, применяются диаграммы, называющиеся «знаком Варзара». «Знак Варзара» представляет собой прямоугольник, у которого один сомножитель принят за основание, другой за высоту, а вся площадь равна произведению.

Знак Варзара

Оба показателя откладываются на шкалах (каждый на своей), третий (результат) изображается в виде прямоугольника в поле графика.

Средний размер вклада, умноженный на их число, дает общую сумму вкладов, что и отображается в виде площади (данные в центре прямоугольников, млрд. руб.).

Диаграммы динамики. Для изображения и внесения суждений о развитии явления во времени строятся диаграммы динамики. В рядах динамики используются для наглядного изображения явлений многие диаграммы: столбиковые, ленточные, квадратные, круговые, линейные, радиальные и другие. Выбор вида диаграмм зависит в основном от особенностей исходных данных, от цели исследования. Например, если имеется ряд динамики с несколькими неравноотстоящими уровнями во времени (1913, 1940, 1950, 1980,1985, 1995), то часто для наглядности используют столбиковые, квадратные или круговые диаграммы. Они зрительно впечатляют, хорошо запоминаются, но не годны для изображения большого числа уровней, так как громоздки, и если число уровней в ряду динамики велико, то целесообразно применять линейные диаграммы, которые воспроизводят непрерывность процесса развития в виде непрерывной ломаной линии. Кроме того, линейные диаграммы удобно использовать: когда целью исследования является изображение общей тенденции и характера развития явления; когда на одном графике необходимо изобразить несколько динамических рядов с целью их сравнения; когда наиболее существенным является сопоставление темпов роста, а не уровней.

Для построения линейных диаграмм используют систему прямоугольных координат. Обычно по оси абсцисс откладывается время (годы, месяцы и т.д.), а по оси ординат - размеры отображаемых явлений или процессов.

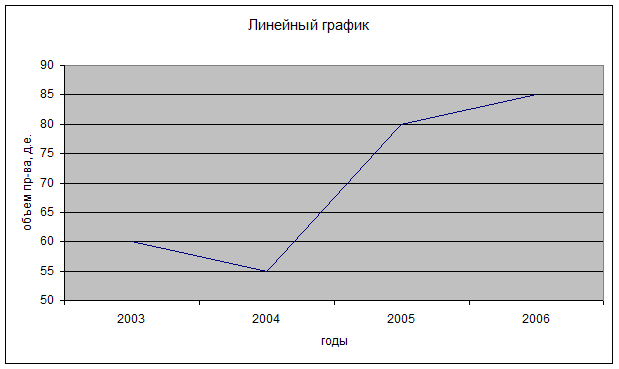

Рис 3.5. Динамика объема производства

К диаграммам динамики относятся и радиальные диаграммы, построенные в полярных координатах и предназначенные для отражения процессов, ритмически повторяющихся во времени. Чаще всего эти диаграммы применяются для иллюстрации сезонных колебаний, и в этом отношении они имеют преимущество перед статистическими кривыми. Их построение сводится к следующему: вычерчивается круг, среднемесячный показатель приравнивается к радиусу этого круга, затем весь круг делится на двенадцать равных секторов, посредством проведения радиусов, которые изображаются в виде тонких линий. Каждый радиус изображает месяц, причем расположение месяцев аналогично циферблату часов. На каждом радиусе делается отметка в определенном месте, согласно масштабу, исходя из данных на соответствующий месяц. Если данные превышают среднегодовой уровень, то отметка делается вне окружности на продолжении радиуса. Затем отметки различных месяцев соединяются отрезками.

Рис 3.6. Месячное потребление электроэнергии

Для отображения зависимости одного показателя от другого строится диаграмма взаимосвязи. Один показатель принимается за X, а другой за Y (т.е. функцию от X). Строится прямоугольная система координат с масштабами для показателей, в которой вычерчивается график.

Диаграмма взаимосвязи имеет огромное применение на практике, так как множество различных величин связаны между собой той или иной формой прямой или обратной связи. Построенный ниже график показывает, что с увеличением стажа работы происходит увеличение выработки. Однако, на определенном уровне стажа (свыше 20 лет) выработка уменьшается.

Рис 3.7. Зависимость выработки от стажа работы
