Б Форма и размер подошвы фундамента
Форма бывает любая (круглая, кольцевая, многоугольная, квадратная, прямоугольная, ленточная, табровая, крестообразная и более сложная форма), но, как правило, она повторяет форму опирающейся на нее конструкцию. Площадь подошвы предварительно может быть определена из условия: PII ≤ R, где PII – среднее давление под подошвой фундамента от основного сочетания расчетных нагрузок при расчете по деформациям; R – расчетное сопротивление грунта основания, определяемое по формуле СНиП.

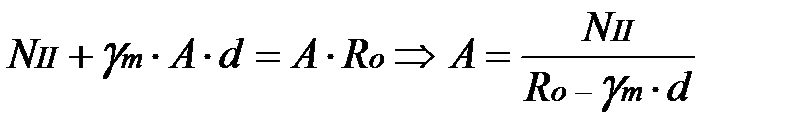

Рис. 10.12. Расчетная схема центрально нагруженного фундамента. Реактивная эпюра отпора грунта при расчете жестких фундаментов принимается прямоугольной. Тогда из уравнения равновесия: Сложность в том, что обе части выражения содержат искомые геометрические размеры фундамента. Но в предварительных расчетах вес грунта и фундамента в ABCD заменяют приближенно на: , где γm – среднее значение удельного веса фундамента и грунта на его уступах; γm=20 кН/м3; d – глубина заложения фундамента, м.

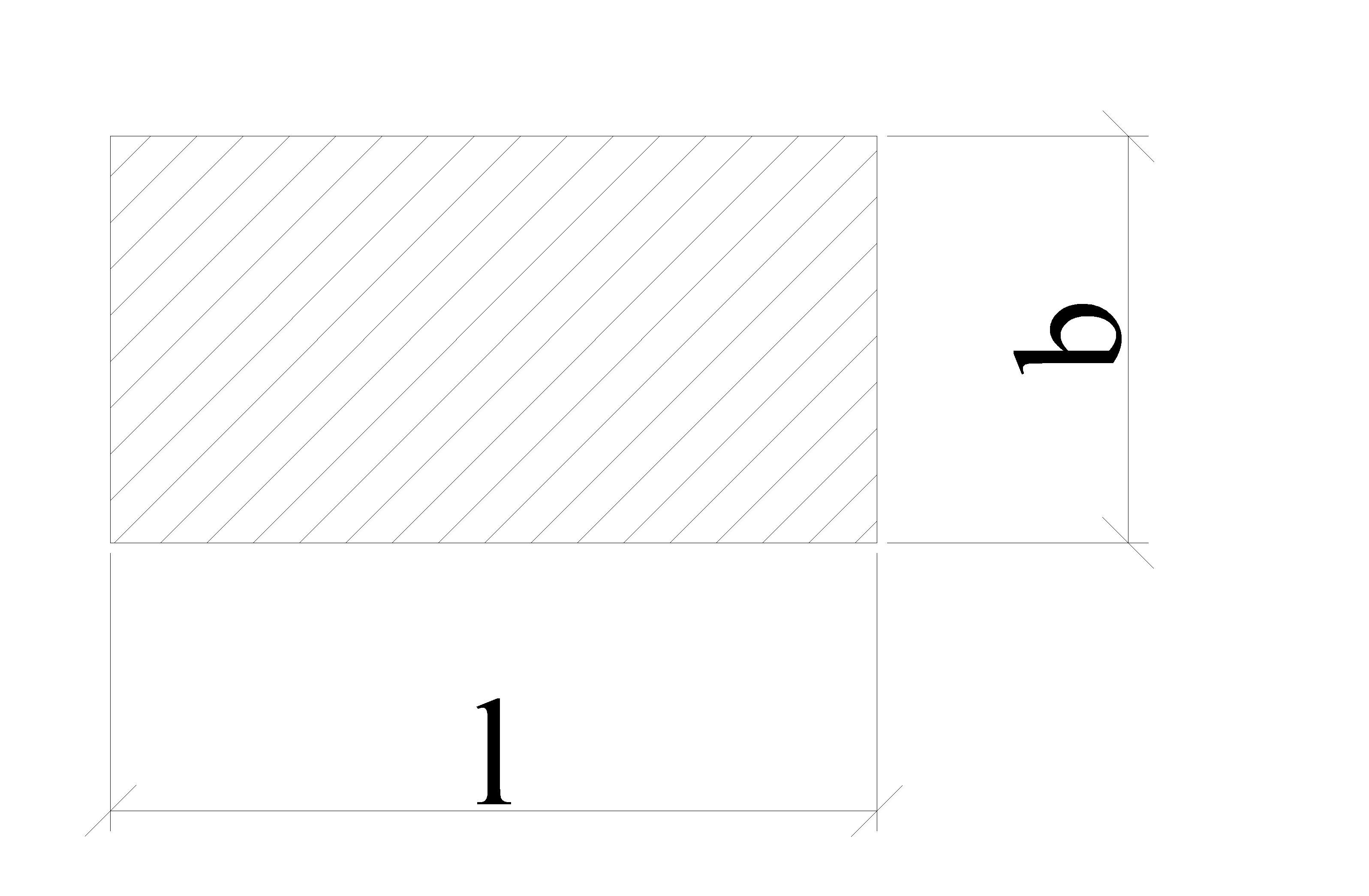

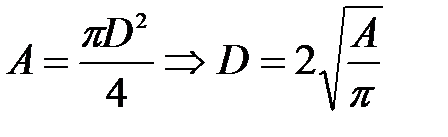

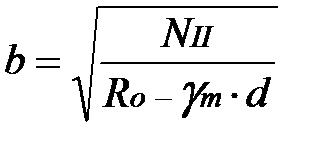

- необходимая площадь подошвы фундамента. Тогда ширина подошвы (b): а) в случае ленточного фундамента; A=b·1п.м.: б) в случае столбчатого квадратного фундамента; A=b2: в) в случае столбчатого прямоугольного фундамента: - задаемся отношением длины фундамента (l) к его ширине (b) (т.к. фундамент повторяет очертание опирающейся на него конструкции). Отсюда: в) в случае столбчатого круглого фундамента: b = D – диаметр фундамента. После предварительного подбора ширины подошвы фундамента b=f(Ro) необходимо уточнить расчетное сопротивление грунта – R=f(b, φ, c, d, γ). Зная точное R. Снова определяют b. Действия повторяют, пока два выражения не будут давать одинаковые значения для R и b. После того. Как был подобран размер фундамента с учетом модульности и унификации конструкций проверяют действительное давление на грунт по подошве фундамента. Рис. Чем ближе значение PII к R, тем более экономичное решение. Этой проверкой мы проверяем возможность расчета по линейной теории деформации грунта. Если условие не соблюдается, тогда расчет необходимо вести по нелинейной теории, что значительно его осложняет.
|
