Создание виртуальных сетей на базе нескольких коммутаторов

Рисунок 14.13 иллюстрирует проблему, возникающую при создании виртуальных сетей на основе нескольких коммутаторов, поддерживающих технику группирования портов.

Рис. 14.13. Построение виртуальных сетей на нескольких коммутаторах с группированием портов

Если узлы какой-либо виртуальной сети подключены к разным коммутаторам, то для подключения каждой такой сети на коммутаторах должна быть выделена специальная пара портов. Таким образом, коммутаторы с группированием портов требуют для своего соединения столько портов, сколько виртуальных сетей они поддерживают. Порты и кабели используются в этом случае очень расточительно. Кроме того, при соединении виртуальных сетей через маршрутизатор для каждой виртуальной сети выделяется отдельный кабель и отдельный порт маршрутизатора, что также приводит к большим накладным расходам.

Группирование МАС-адресов в виртуальную сеть на каждом коммутаторе избавляет от необходимости связывать их по нескольким портам, поскольку в этом случае МАС-адрес становится меткой виртуальной сети. Однако этот способ требует выполнения большого количества ручных операций по маркировке МАС-адресов на каждом коммутаторе сети.

Описанные два подхода основаны только на добавлении дополнительной информации к адресным таблицам коммутатора и в них отсутствует возможность встраивания в передаваемый кадр информации о принадлежности кадра виртуальной сети. В остальных подходах используются имеющиеся или дополнительные поля кадра для сохранения информации о принадлежности кадра той или иной виртуальной локальной сети при его перемещениях между коммутаторами сети. При этом нет необходимости помнить в каждом коммутаторе о принадлежности всех МАС-адресов составной сети виртуальным сетям.

Дополнительное поле с пометкой о номере виртуальной сети используется только тогда, когда кадр передается от коммутатора к коммутатору, а при передаче кадра конечному узлу оно обычно удаляется. При этом модифицируется протокол взаимодействия «коммутатор-коммутатор», а программное и аппаратное обеспечение конечных узлов остается неизменным.

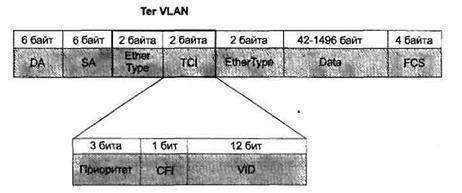

Ethernet вносит дополнительный заголовок, который называется тегом виртуальной локальной сети.

Тег VLAN не является обязательным для кадров Ethernet. Кадр, у которого имеется такой заголовок, называют помеченным (tagged frame). Коммутаторы могут одновременно работать как с помеченными, так и с непомеченными кадрами. Из-за добавления тега VLAN максимальная длина поля данных уменьшилась на 4 байта.

Для того чтобы оборудование локальных сетей могло отличать и понимать помеченные кадры, для них введено специальное значение поля EtherType, равное 0x8100. Это значение говорит о том, что за ним следует поле TCI, а не стандартное поле данных. Обратите внимание, что в помеченном кадре за полями тега VLAN следует другое поле EtherType, указывающее тип протокола, данные которого переносятся полем данных кадра.

В поле TCI находится 12-битпое поле номера (идентификатора) VLAN, называемого VID. Разрядность поля VID позволяет коммутаторам создавать до 4096 виртуальных сетей.

Пользуясь значением VID в помеченных кадрах, коммутаторы сети выполняют групповую фильтрацию трафика, разбивая сеть на виртуальные сегменты, то есть на VLAN. Для поддержки этого режима каждый порт коммутатора приписывается к одной или нескольким виртуальным локальным сетям, то есть выполняется группировка портов.

Для упрощения конфигурирования сети в стандарте 802.1Q появляются понятия линии доступа и транка.

Линия доступа связывает порт коммутатора (называемый в этом случае портом доступа) с компьютером, принадлежащим некоторой виртуальной локальной сети.

Транк – это линия связи, которая соединяет между собой порты двух коммутаторов, в общем случае через транк передается трафик нескольких виртуальных сетей.

Для того чтобы образовать в исходной сети виртуальную локальную сеть, нужно в первую очередь выбрать для нее значение идентификатора VID, отличное от 1, а затем, используй команды конфигурирования коммутатора, приписать к этой сети те порты, к которым присоединены включаемые в нее компьютеры. Порт доступа может быть приписан только к одной виртуальной локальной сети.

Порты доступа получают от конечных узлов сети непомеченные кадры и помечают их тегом VLAN, содержащим то значение VID, которое назначено этому порту. При передаче же помеченных кадров конечному узлу порт доступа удаляет тег виртуальной локальной сети.

Для более наглядного описания вернемся к рассмотренному ранее примеру сети. Нарис. 14.15 показано, как решается задача избирательного доступа к серверам на основе техники VLAN.

Будем считать, что поставлена задача обеспечить доступ компьютеров C1 и СЗ к сервере S1 и S3, в то время как компьютеры С2 и С4 должны иметь доступ только к серверам S2 и S4

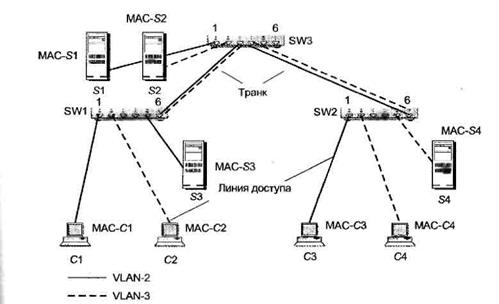

Рис. 14.15. Разбиение сети на две виртуальные локальные сети

Чтобы решить эту задачу, можно организовать в сети две виртуальные локальные сети, VLAN2 и VLAN3 (напомним, что сеть VLAN1 уже существует по умолчанию — это наша исходная сеть), приписан один набор компьютеров и серверов к VLAN2, а другой -KVLAN3.

Для приписывания конечных узлов к определенной виртуальной локальной сети соответствующие порты объявляются портами доступа этой сети путем назначения им соответствующего идентификатора VID. Например, порт 1 коммутатора SW1 должен быть объявлен портом доступа VLAN2 путем назначения ему идентификатора VID2, то же самое должно быть проделано с портом 5 коммутатора SW1, портом 1 коммутатора SW2 1 портом 1 коммутатора SW3. Порты доступа сети VLAN3 должны получить идентификатор VID3.

В пашей сети нужно также организовать транки — те линии связи, которые соединяют между собой порты коммутаторов. Порты, подключенные к транкам, не добавляют и не удаляют теги, они просто передают кадры в неизменном виде. В нашем примере такими портами должны быть порты 6 коммутаторов SW1 и SW2, а также порты 3 и 4 коммутатора ЩЗ. Порты в нашем примере должны поддерживать сети VLAN2 и VLAN3 (и VLAN1, если в сети есть узлы, явно не приписанные ни к одной виртуальной локальной сети).

Коммутаторы, поддерживающие технологию VLAN, осуществляют дополнительную фильтрацию трафика. В том случае если таблица продвижения коммутатора говорит о том, то пришедший кадр нужно передать на некоторый порт, перед передачей коммутатор проверяет, соответствует ли значение VTD в теге VL AN кадра той виртуальной локальной сети, которая приписана к этому порту. В случае соответствия кадр передается, несоответствия — отбрасывается. Непомеченные кадры обрабатываются аналогичным образом, но с использованием условной сети VLAN1. MAC-адреса изучаются коммутаторами сети отдельно, но каждой виртуальной локальной сети.

Техника VLAN оказывается весьма эффективной для разграничения доступа к серверам. Конфигурирование виртуальной локальной сети не требует знания МАС-адресов узлов, кроме того, любое изменение в сети, например подключение компьютера к другому коммутатору, требует конфигурирования лишь порта данного коммутатора, а все остальные коммутаторы сети продолжают работать без внесения изменений, в их конфигурации.

17. Стек протоколов TCP/IP

Сегодня стек TCP/IP широко используется как в глобальных, так и в локальных сетях. Этот стек имеет иерархическую структуру, в которой определено 4 уровня (рис. 15.1).

Рис. 15.1. Иерархическая структура стека TCP/IP

Прикладной уровень стека TCP/IP соответствует трем верхним уровням модели OSI: прикладному, представления и сеансовому. Он объединяет сервисы, предоставляемые системой пользовательским приложениям. Распространенные протоколы верхнего уровня, как протокол передачи файлов (File Transfer Protocol, FTP), протокол эмуляции терминала telnet, простой протокол передачи почты (Simple Mail Transfer Protocol, SMTP), протокол передачи гипертекста (Hypertext Transfer Protocol, HTTP) и многие другие. Протоколы прикладного уровня развертываются на хостах1.

Транспортный уровень стека TCP/IP может предоставлять вышележащему уровню два типа сервиса:

• гарантированную доставку обеспечивает протокол управления передачей (Transmission Control Protocol, TCP);
• доставку по возможности, или с максимальными усилиями, обеспечивает протокол пользовательских дейтаграмм (User Datagram Protocol, UDP).

Для того чтобы обеспечить надежную доставку данных, протокол TCP предусматривает установление логического соединения, что позволяет ему нумеровать пакеты, подтверждать их прием квитанциями, в случае потери организовывать повторные передачи, распознавать и уничтожать дубликаты, доставлять прикладному уровню пакеты в том порядке, в котором они были отправлены. Благодаря этому протоколу объекты на хосте-отправителе и хосте-получателе могут поддерживать обмен данными в дуплексном режиме. TCP дает возможность без ошибок доставить сформированный на одном из компьютеров поток байтов на любой другой компьютер, входящий в составную сеть.

Второй протокол этого уровня, UDP, является простейшим дейтаграммным протоколом, который используется тогда, когда задача надежного обмена данными либо вообще не ставится, либо решается средствами более высокого уровня — прикладным уровнем или пользовательскими приложениями.

Сетевой уровень, называемый также уровнем Интернета, является стержнем всей архитектуры TCP/IP. Именно этот уровень, функции которого соответствуют сетевому уровню модели OSI, обеспечивает перемещение пакетов в пределах составной сети, образованной объединением нескольких подсетей. Протоколы сетевого уровня поддерживают интерфейс с вышележащим транспортным уровнем, получая от него запросы на передачу данных по составной сети, а также с нижележащим уровнем сетевых интерфейсов, о функциях которого мы расскажем далее.

Основным протоколом сетевого уровня является межсетевой протокол (Internet Protocol, IP). В его задачу входит продвижение пакета между сетями от одного маршрутизатора к другому до тех пор, пока пакет не попадет в сеть назначения. В отличие от протоколов прикладного и транспортного уровней, протокол IP развертывается не только на хостах, но и на всех маршрутизаторах (шлюзах). Протокол IP — это дейтаграммный протокол, работающий без установления соединений по принципу доставки с максимальными усилиями. Такой тип сетевого сервиса называют также «ненадежным».

К сетевому уровню TCP/IP часто относят протоколы, выполняющие вспомогательные функции по отношению к IP..Это, прежде всего, протоколы маршрутизации RIP и OSPF, предназначенные для изучения топологии сети, определения маршрутов и составления таблиц маршрутизации, па основании которых протокол IP перемещает пакеты в нужном направлении. По этой же причине к сетевому уровню могут быть отнесены протокол межсетевых управляющих сообщений (Internet Control Message Protocol, ICMP), предназначенный для передачи маршрутизатором источнику сведений об ошибках, возникших при передаче пакета, и некоторые другие протоколы.

У нижнего уровня стека TCP/IP задача существенно, чем в модели OSI/ISO проще он отвечает только за организацию взаимодействия с подсетями разных технологий, входящими в составную сеть. TCP/IP рассматривает любую подсеть, входящую в составную сеть, как средство транспортировки пакетов между двумя соседними маршрутизаторами.

Задачу организации интерфейса между технологией TCP/IP и любой другой технологией промежуточной сети упрощенно можно свести к двум задачам:

• упаковка (инкапсуляция) IP-пакета в единицу передаваемых данных промежуточной сети;
• преобразование сетевых адресов в адреса технологии данной промежуточной сети.

Каждый коммуникационный протокол оперирует некоторой единицей передаваемых данных. Названия этих единиц иногда закрепляются стандартом, а чаще просто определяются традицией. В стеке TCP/IP за многие годы его существования образовалась устоявшаяся терминология в этой области (рис. 15.2).

Рис. 15.2. Названия протокольных единиц данных в ТСР/IP

Потоком данных, информационным потоком, или просто потоком, называют данные, поступающие от приложений па вход протоколов транспортного уровня — TCP и UDP.

Протокол TCP «нарезает» из потока данных сегменты.

Единицу данных протокола UDP часто называют дейтаграммой, или датаграммой. Дейтаграмма — это общее название для единиц данных, которыми оперируют протоколы без установления соединений. К таким протоколам относится и протокол IP, поэтому его единицу данных иногда тоже называют дейтаграммой, хотя достаточно часто используется и другой термин — пакет.

В стеке TCP/IP единицы данных любых технологий, в которые упаковываются IP-пакеты для их последующей передачи через сети составной сети, принято называть также кадрами, или фреймам.
