Алгоритм прозрачного моста IEEE 802.1D





В локальных сетях 80-х и 90-х годов применялись мосты нескольких типов:

· прозрачные мосты (для технологии Ethernet);

· мосты с маршрутизацией от источника (для технологии Token Ring);

· транслирующие мосты (для соединений технологии Ethernet и Token Ring).

Слово «прозрачный» в названии алгоритм прозрачного моста отражает тот факт, что мосты и коммутаторы в своей работе не учитывают существование в сети сетевых адаптеров конечных узлов, концентраторов и повторителей. В то же время и перечисленные сетевые устройства функционируют, «не замечая» присутствия в сети мостов и коммутаторов.

Мост строит свою таблицу продвижения (адресную таблицу) на основании пассивного наблюдения за трафиком, циркулирующим в подключенных к его портам сегментах. При этом мост учитывает адреса источников кадров данных, поступающих на его порты. По адресу источника кадра мост делает вывод о принадлежности узла-источника тому или иному сегменту сети,

Рассмотрим процесс автоматического создания таблицы продвижения моста и ее использования на примере простой сети, представленной на рис. 13.4.







Рис. 13.4. Принцип работы прозрачного моста/коммутатора



Мост соединяет два сетевых сегмента. Сегмент 1 составляют компьютеры, подключенные с помощью одного отрезка коаксиального кабеля к порту 1 моста, а сегмент 2 - компьютеры, подключенные с помощью другого отрезка коаксиального кабеля к порту 2 моста. В исходном состоянии мост не знает о том, компьютеры с какими МАС-адресами подключены к каждому из его портов. В этой ситуации мост просто передает любой захваченный и буферизованный кадр на все свои порты за исключением того порта, от которого этот кадр получен. В нашем примере у моста только два порта, поэтому он передает кадры с порта 1 на порт 2, и наоборот. Отличие работы моста в этом режиме от повторителя заключается в том, что он передает кадр, предварительно буферизуя его, а не бит за битом, как это делает повторитель. Буферизация разрывает логику работы всех сегментов как единой разделяемой среды.

Одновременно с передачей кадра на все порты мост изучает адрес источника кадра и делает запись о его принадлежности к тому или иному сегменту в своей адресной таблице. Эту таблицу также называют таблицей фильтрации, или продвижения. Например, получив на порт 1 кадр от компьютера 1, мост делает первую запись в своей адресной таблице:

МАС -адрес 1 — порт 1.

Эта запись означает, что компьютер, имеющий МАС-адрес 1, принадлежит сегменту, подключенному к порту 1 коммутатора. Если все четыре компьютера данной сети проявляют активность и посылают друг другу кадры, то скоро мост построит полную адресную таблицу сети, состоящую из 4-х записей — по одной записи на узел (см. рис. 13.4).

При каждом поступлении кадра па порт моста он, прежде всего, пытается найти адрес назначения кадра в адресной таблице. Продолжим рассмотрение действий моста на пример (см. рис. 13.4).

1. При получении кадра, направленного от компьютера 1 компьютеру 3, мост просматривает адресную таблицу на предмет совпадения адреса в какой-либо из се записей с адресом назначения — МАС-адресом 3. Запись с искомым адресом имеется в адресной таблице.

2. Мост выполняет второй этап анализа таблицы — проверяет, находятся ли компьютеры с адресами источника и назначения в одном сегменте. В примере компьютер 1 (МАС-адрес 1) и компьютер 3 (МАС-адрсс 3) находятся в разных сегментах. Следовательно, мост выполняет операцию продвижения (forwarding) кадра — передает кадр на порт 2, ведущий в сегмент получателя, получает доступ к сегменту и передаст туда кадр.

3. Если бы оказалось, что компьютеры принадлежали одному сегменту, то кадр просто был бы удален из буфера. Такая операция называется фильтрацией (fikering).

4. Если бы запись о МАС-адреес 3 отсутствовала в адресной таблице, то есть, другим и словами, адрес назначения был неизвестен мосту, то он передал бы кадр на все свои порты, кроме порта — источника кадра, как и на начальной стадии процесса обучения.

Процесс обучения моста никогда не заканчивается и происходит одновременно с продвижением и фильтрацией кадров. Мост постоянно следит за адресами источника буферизуемых кадров, чтобы автоматически приспосабливаться к изменениям, происходящим в сети, — перемещениям компьютеров из одного сегмента сети в другой, отключению и появлению новых компьютеров.

Входы адресной таблицы могут быть динамическими, создаваемыми в процессе самообучения моста, и статическими, создаваемыми вручную администратором сети. Статические записи, но имеют срока жизни, что дает администратору возможность влиять на работу моста, например, ограничивая передачу кадров с определенными адресами из одного сегмента в другой.


Динамические записи имеют срок жизни — при создании или обновлении записи в адресной таблице с ней связывается отметка времени. По истечении определенного тайм-аута запись помечается как недействительная, если за это время мост не принял ни одного кадра с данным адресом в поле адреса источника. Это дает возможность мосту автоматически реагировать на перемещения компьютера из сегмента в сегмент — при его отключении от старого сегмента запись о принадлежности компьютера к этому сегменту со временем вычеркивается из адресной таблицы. После подключения компьютера к другому сегменту его кадры начнут попадать в буфер моста через другой порт, и в адресной таблице появится новая запись, соответствующая текущему состоянию сети.

Кадры с широковещательными МАС-адресами, как и кадры с неизвестными адресами назначения, передаются мостом на все его порты. Такой режим распространения кадров называется затоплением сети (flooding). Наличие мостов в сети не препятствует распространению широковещательных кадров по всем сегментам сети. Однако это является достоинством только тогда, когда широковещательный адрес выработан корректно работающим узлом.

Нередко в результате каких-либо программных или аппаратных сбоев протокол верхнего уровня или сетевой адаптер начинает работать некорректно, а именно постоянно с высокой интенсивностью генерировать кадры с широковещательным адресом. Мост в соответствии со своим алгоритмом передает ошибочный трафик во все сегменты. Такая ситуация называется широковещательным штормом (broadcast, storm).

На рис. 13.5 показана типичная структура моста. Функции доступа к среде при приеме и передаче кадров выполняют микросхемы MAC, которые идентичны микросхемам сетевого адаптера.

Рис. 13.5. Структура моста/коммутатора



Протокол, реализующий алгоритм коммутатора, располагается между уровнями MAC HLLC.

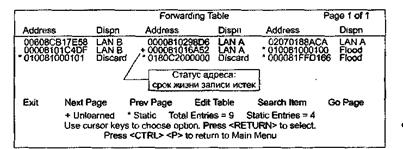

На рис. 13.6 показана копия экрана терминала с адресной таблицей моста.

Рис. 13.6. Адресная таблица коммутатора



Из выводимой на экран адресной таблицы видно, что сеть состоит из двух сегментов — LAN А и LAN В. В сегменте LAN А имеются, по крайней мере, 3 станции, а в сегменте LAN В — 2 станции. Четыре адреса, помеченные звездочками, являются статическими, то есть назначенными администратором вручную. Адрес, помеченный плюсом, является динамическим адресом с истекшим сроком жизни.

Таблица имеет поле Dispn — «disposition» (это «распоряжение» мосту о том, какую операцию нужно проделать с кадром, имеющим данный адрес назначения). Обычно при автоматическом составлении таблицы в этом поле ставится условное обозначение порта на­значения, но при ручном задании адреса в это поле можно внести нестандартную операцию обработки кадра. Например, операция Flood (затопление) заставляет мост распространять кадр в широковещательном режиме, несмотря на то, что его адрес назначения не является широковещательным. Операция Discard (отбросить) говорит мосту, что кадр с таким адресом не нужно передавать на порт назначения. Вообще говоря, операции, задаваемые в поле Dispn, определяют особые условия фильтрации кадров, дополняющие стандартные условия их распространения. Такие условия обычно называют пользовательскими фильтрами.
