Логическая структуризация сетей и мосты

Мост локальной сети (LAN bridge), или просто мост, появился как средство построения крупных локальных сетей на разделяемой среде, так как невозможно построить достаточно крупную сеть на одной разделяемой среде

Использование единой разделяемой среды в сети Ethernet приводит к нескольким очень жестким ограничениям:

· общий диаметр сети не может быть больше 2500 м;

· количество узлов не может превышать 1024 (для сетей Ethernet на коаксиале это ограничение еще жестче).

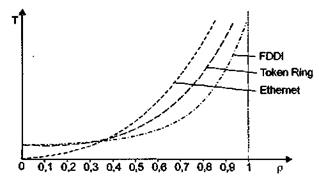

На рис, 13.1 показана зависимость задержки доступа к среде передачи от загруженности сети, полученные для сетей Ethernet, Token Ring и FDDI путем имитационного моделирования.

Рис. 13.1. Задержки доступа к среде передачи данных для технологий Ethernet, Token Ring и FDDI

Как видно из рисунка, всем технологиям присуща качественно одинаковая картина экспо­ненциального роста величины задержек доступа при увеличении коэффициента использо­вания сети. Однако их отличает порог, при котором наступает резкий перелом в поведении сети, когда почти прямолинейная зависимость переходит в крутую экспоненциальную. Для всего семейства технологий Ethernet — это 30-50 % (сказывается эффект коллизий), для технологии Token Ring — 60 %, а для технологии FDDI — 70-80 %.

Ограничения, возникающие из-за использования единой разделяемой среды, можно преодолеть, выполнив логическую структуризацию сети, то есть, сегментировав единую разделяемую среду на несколько и соединив полученные сегменты сети некоторым коммуникационным устройством, которое не передает данные побитно, как повторитель, а базирует кадры и передает их затем в тот или иной сегмент в зависимости от адреса назначения кадра (рис 13.2)

Нужно отличать логическую структуризацию от физической. Концентраторы стандарта 10Base-T позволяют построить сеть, состоящую из нескольких сегментов кабеля на витой паре, но это — физическая структуризация, так как логически все эти сегменты представляют собой единую разделяемую среду.

Мост долгое время был основным типом устройств, которые использовались для логической структуризации локальных сетей. Сейчас, мосты заменили коммутаторы, но так как алгоритм их работы повторяет алгоритм работы моста, результаты их применения имеют ту же природу, они только усиливаются за счет гораздо более высокой производительности коммутаторов.

Помимо мостов/коммутаторов для структуризации локальных сетей можно использовать маршрутизаторы, но они являются более сложными и дорогими устройствами, к тому же всегда требующими ручного конфигурирования, поэтому их применение в локальных сетях ограничено.

Логическая структуризация локальной сети позволяет решить несколько задач, основные из которых — это повышение производительности, гибкости и безопасности, а также улучшение управляемости сети.

Рис. 13.2. Логическая структуризация сети

При построении сети как совокупности сегментов каждый из них может быть адаптирован к специфическим потребностям рабочей группы или отдела. Это означает повышение гибкости сети. Процесс разбиения сети на логические сегменты можно рассматривать и в обратном направлении, как процесс создания большой сети из уже имеющихся небольших сетей.

Устанавливая различные логические фильтры на мостах/коммутаторах, можно контролировать доступ пользователей к ресурсам других сегментов, чего не позволяют делать повторители. Так достигается повышение безопасности данных.

Побочным эффектом снижения трафика и повышения безопасности данных является упрощение управления сетью, то есть улучшение управляемости сети. Проблемы очень часто локализуются внутри сегмента. Сегменты образуют логические домены управления сетью.
