Подбор основного сечения главной балки
|
|
Найдём требуемый момент сопротивления с учётом собственного веса главной балки:
Определим высоту балки. Для этого предварительно зададимся толщиной стенки:
,где
hб — высота балки, принимается
Принимаем толщину стенки балки по сортаменту на прокатную сталь по ГОСТ 19903-74* tw = 10 мм = 1 см
Оптимальная высота балки по расходу стали определяется:
, где
k — конструктивный коэффициент для сварных балок постоянного сечения принимается k = 1,2
Наименьшую рекомендуемую высоту балки hmin определим жёсткостью балки — её предельным прогибом:
, где
n0 — допустимый прогиб, n0 = 400
Принимаем высоту стенки балки по сортаменту на прокатную сталь по ГОСТ 19903-74* hw = 990 мм = 99 см, которая является ближе всего к оптимальной и не меньше hmin, установленной из условия допустимого прогиба балки.
Проверяем стенку балки на срез:
Принимаем толщину стенки балки по сортаменту на прокатную сталь по ГОСТ 19903-74* tw = 8 мм = 0,8 см
Принимаем толщину полок балки tF = 20 мм = 2 см и находим полную высоту балки:
|
Найдём требуемый момент инерции сечения:
Зная, что:
и
найдём требуемую площадь пояса балки:
, где
hF — расстояние между центрами тяжести полочек
Ширина полки будет равна:
По сортаменту на листовую сталь принимаем ширину полок
.

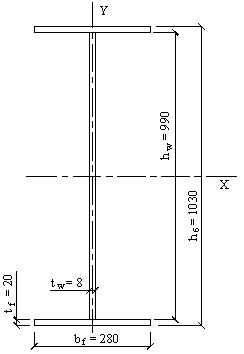

Принятое сечение изображено на рис. 10.
Найдём геометрические характеристики принятого сечения балки:
Момент инерции сечения:
Момент сопротивления сечения:
Площадь сечения:
Проверяем прочность и жёсткость главной балки:
, где
— нормативный изгибающий момент;
— коэффициент надёжности для временной нагрузки.
