Диаграммы классов
|
|
Диаграммы классов отражают взаимодействие между классами системы. Класс создается для каждого типа объектов. Диаграмма классов показывает набор классов, интерфейсов, сотрудничеств и их отношений. При моделировании объектно-ориентированных систем диаграммы классов используются наиболее часто. Диаграммы классов обеспечивают статическое проектное представление системы. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывать их внутреннюю структуру и типы отношений.
Для моделируемой системы диаграмма классов выглядит следующим образом:

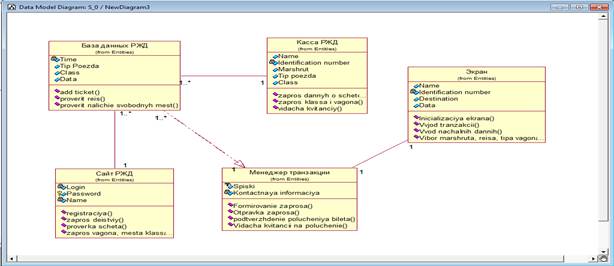

Рисунок 12. Диаграмма классов «ИС РЖД»
Каждый класс на диаграмме выглядит в виде прямоугольника, разделенного на три части. В первой содержится имя класса, во второй - его атрибуты. В последней части содержатся операции класса, отражающие его поведение.
Ассоциация - это семантическая связь между классами. Ассоциации могут быть двунаправленными или однонаправленными. На языке UML двунаправленные ассоциации рисуют в виде простой линии без стрелок или со стрелками с обеих ее сторон. На однонаправленной ассоциации изображают только одну стрелку, показывающую ее направление. Если все сообщения на диаграмме Классов отправляются только одним классом и принимаются только другим классом, между этими классами имеет место однонаправленная связь. Если хотя бы одно сообщение отправляется в обратную сторону, ассоциация должна быть двунаправленной. Ассоциации могут быть рефлексивными. Рефлексивная ассоциация предполагает, что один экземпляр класса взаимодействует с другими экземплярами этого же класса.
Атрибут - это элемент информации, связанный с классом. Из диаграммы видно, например, атрибут класса ID является закрытым, т.е. он не виден никаким другим классам. Остальные атрибуты этого класса - видимые.
Операции реализуют связанное с классом поведение. Операция включает три части - имя, параметры и тип возвращаемого значения.
Таким образом, диаграмма классов определяет типы классов системы и различного рода статические связи, которые существуют между ними.
