Расчет зарядного устройства ГИН







Для обеспечения заданной частоты срабатывания ГИН необходим расчет зарядного устройства (ЗУ) требуемой мощности.

В данном курсовом проекте произвести расчет ЗУ, в котором в качестве токоограничивающего элемента используется резистор.

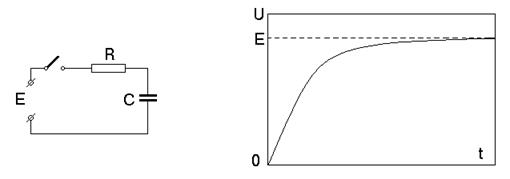

Заряд конденсаторов через резистор от источника постоянного тока описывается уравнением (рис. 1): .

Рис. 1. Заряд конденсаторов через резистор от источника постоянного тока.



Рассмотрим схемы с зависимости зарядного напряжения во времени при однополупериодном и двухполупериодном выпрямлением (рис. 2).



Рис. 2. Схемы одно- и двухполупериодного заряда и соответствующие зависимости процесса заряда конденсаторов.



В приведенных схемах форма напряжения после выпрямителя имеет пульсирующий характер и напряжение на конденсаторе возрастает ступенчато.

Примем два условия:

1 – выпрямитель и конденсатор идеальные: у диодов прямое падение напряжение равно нулю, обратное - равно бесконечности; конденсатор не имеет утечки;

2 – заряд конденсаторов считать законченным при достижении в них напряжения 0,98Е.

Расчет напряжений на конденсаторах за каждый полупериод заряда определяется путем интегрирования тока через конденсатор за полупериод: , при этом ток за полупериод определяется из решения уравнения:

.

Более удобным и простым расчетным методом определения процесса заряда конденсатора является метод расчета по углу отсечки за каждый полупериод. Приращение напряжения на конденсаторе за полупериод определяется уравнением:

,

здесь: - угол отсечки, см. рис.2;

- постоянная времени цепи заряда;

= 314 – угловая частота сети переменного тока 50 Гц.

В первый полупериод = 0 и равно: .

Для определения (приращение напряжения на конденсаторе за второй полупериод) надо рассчитать : , отсюда . Затем определяется :

.

Приращение напряжения за два полупериода составляет: . Рассчитывается :

Определяем : ,

Приращение напряжения за три полупериода составляет: . Рассчитывается :

и т. д.

Расчет ведется до значения напряжения на конденсаторе, равном:

.

В курсовом проекте задана частота следования импульсов fГИН, тогда время заряда конденсаторов емкостью С=nСк определяется обратной величиной:

Т3= .

Определяем значение заданного сопротивления R из соотношения:

Т3=3RC,→R= .

Находим число циклов заряда n, при котором напряжение заряда конденсаторов ГИН достигнет заданной величины.

Для двухполупериодной схемы заряда число циклов заряда:

,

где 10-2 – время одного полупериода промышленной частоты 50 Гц.

Для однополупериодной схемы заряда число циклов заряда:

,

поскольку заряд происходит только один полупериод частоты 50 Гц.

В расчете по программе Mathcad задается число n1 или n2, значение , емкость конденсаторов С, первоначальное значение сопротивления R и производится расчет Uc.

Подбор значения R ведется до тех пор, пока расчетная величина Uc не будет отличаться от заданной величины на 5%.

Таким образом находится сопротивление зарядного резистора R.
